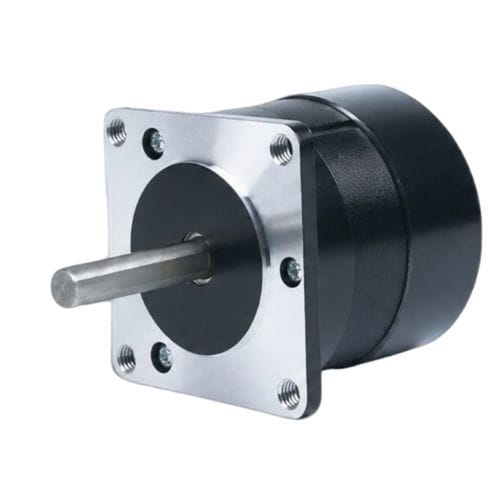

Motore brushless CW57BLMA54-100L2100-01

DCtrifase24 V

Panoramica del prodotto
Il CW57BLMA54-100L2100-01 è un motore brushless DC trifase da 57 mm (NEMA 23) che eroga 100 W a 24 ±10% VDC. Progettato per automazione industriale, robotica e applicazioni di controllo di movimento di precisione che richiedono elevata velocità in un ingombro ridotto.

Punti chiave

• Potenza nominale: 100 W
• Tensione di alimentazione: 24 ±10% VDC
• Coppia nominale: 0,096 N·m a 10000 giri/min
• Formato: 57 mm (NEMA 23)
• Progettazione trifase senza spazzole per funzionamento regolare e bassa manutenzione

Specifiche rapide
Potenza nominale: 100 W
Tensione nominale: 24 ±10% VDC
Velocità nominale: 10000 giri/min
Coppia nominale: 0,096 N·m
Corrente nominale: 10 A
Formato: 57 mm (NEMA 23)
Numero parte: CW57BLMA54-100L2100-01

Specifiche elettriche
Poli: 4
Fasi: 3
Velocità max: 10000 giri/min
Coppia max: 0,192 N·m
Costante di tensione: 3,08 ±5% V/kRPM
Resistenza di linea: 0,188 ±5% Ω (20°C)
Induttanza di linea: 0,23 ±10% mH
Resistenza di isolamento: 100 MΩ @ 500 VDC
Classe di isolamento: B (130°C)
Peso: 0,5 kg

Disegni e curve di prestazione
Il disegno meccanico e la curva coppia-velocità sono disponibili per il CW57BLMA54-100L2100-01 per supportare l'integrazione meccanica e la convalida del sistema.

Caratteristiche tecniche

• Frame: 57 mm (NEMA 23)
• Design: brushless DC trifase
• Potenza nominale: 100 W
• Tensione nominale: 24 ±10% VDC
• Velocità nominale: 10000 giri/min
• Coppia nominale: 0,096 N·m
• Corrente nominale: 10 A
• Coppia massima: 0,192 N·m
• Costante di tensione: 3,08 ±5% V/kRPM
• Resistenza di linea: 0,188 ±5% Ω (20°C)
• Induttanza di linea: 0,23 ±10% mH
• Resistenza di isolamento: 100 MΩ @ 500 VDC
• Classe di isolamento: B 130°C
• Poli: 4
• Fasi: 3
• Peso: 0,5 kg
• Numero parte: CW57BLMA54-100L2100-01
