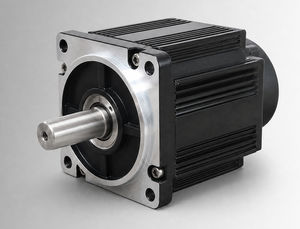

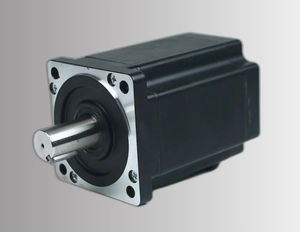

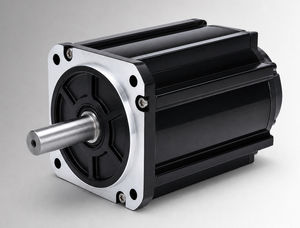

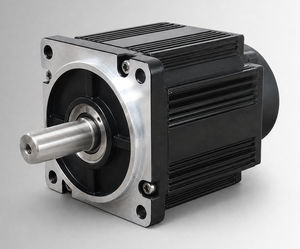

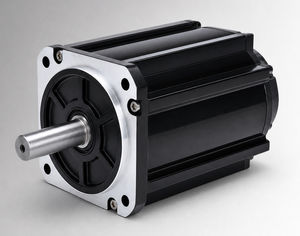

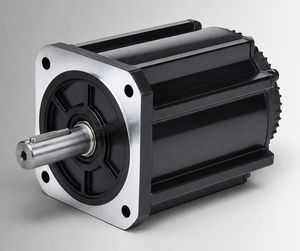

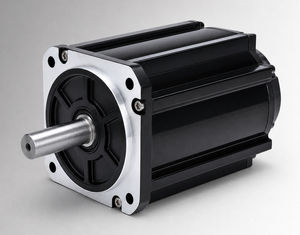

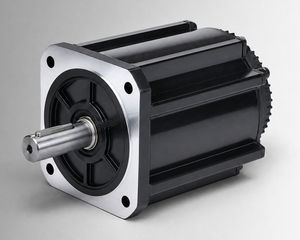

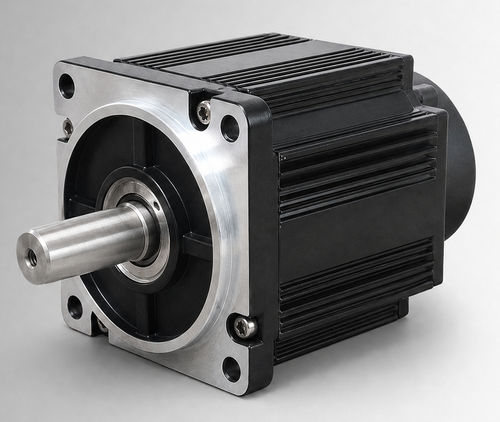

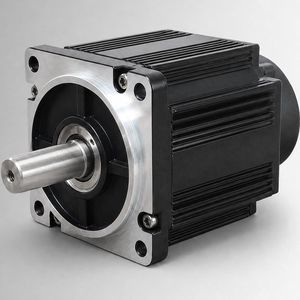

Motore brushless CW110BLBT-05030-L6-HDCa corrente continuaBLCD
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- DC, a corrente continua, brushless, BLCD
- Tensione
- 96 V
- Montaggio
- con freno
- Indice di protezione
- IP54, IP65
- Altre caratteristiche
- ad alta potenza, con encoder integrato, con motore brushless DC
- Potenza
1,55 kW
(2,11 hp)- Intensità
Min.: 17,1 A
Max.: 20,9 A
- Coppia
5 Nm
(3,687811 ft.lb)- Velocità di rotazione
3.000 rpm
(18.849,5559 rad.min-1)- Diametro
110 mm
(4,33 in)- Temperatura di funzionamento
Min.: -20 °C
(-4 °F)Max.: 40 °C
(104 °F)
Descrizione
Panoramica
Il CW110BLBT-05030-L6-H è un motore brushless DC (BLDC) con telaio da 110 mm ad alta potenza, nominale 1550 W a 96 VDC, erogante 5 N·m a 3000 giri/min. Progettato per valutazioni OEM e integrazione di sistema, è destinato agli azionamenti elettroidraulici, alle funzioni mobili e agli upgrade da motori a spazzole. Può essere impiegato anche in macchine industriali compatte e azionamenti ausiliari previa verifica dei requisiti elettrici, meccanici e ambientali.
Punti chiave
Datasheet & Documenti
Datasheet disponibile per il modello CW110BLBT-05030-L6-H (download PDF nella pagina prodotto).
Riferimenti visivi
Disegno meccanico (struttura standard 110 mm) e curve coppia-velocità fornite per valutazione di installazione e prestazioni.
Specifiche elettriche e meccaniche
Potenza nominale: 1550 W
Tensione nominale: 96 VDC
Coppia nominale: 5 N·m
Velocità nominale: 3000 giri/min
Corrente nominale: 19 ±10% Arms
Dimensione telaio: 110 mm
Costante di coppia: 0,25 ±10% N·m/A
Inerzia rotore: 7,7 ±10% kg·m² × 10⁻⁴
Forza controelettromotrice: 15,6 ±10% V/krpm
Induttanza di linea: 0,16 ±10% mH
Resistenza di linea: 0,024 ±10% Ω
Lunghezza corpo (L): 126 mm
Lunghezza corpo con freno (LB): 171 mm
Peso: 4,14 / 6,25 kg
Feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee
Resistenza isolamento: DC 500 V, >20 MΩ (Classe F)
Rigidità dielettrica: 800 VAC / 1 s / 5 mA
Ambiente operativo: -20 a 40 °C (opzionale -40 a 40 °C); 20–80% UR (senza condensa); altitudine < 1000 m (derating se si superano i limiti)
Classe di protezione: IP54 (IP65 opzionale)
Codice: CW110BLBT-05030-L6-H
Applicazioni
Specifiche tecniche
Il CW110BLBT-05030-L6-H è un motore brushless DC (BLDC) con telaio da 110 mm ad alta potenza, nominale 1550 W a 96 VDC, erogante 5 N·m a 3000 giri/min. Progettato per valutazioni OEM e integrazione di sistema, è destinato agli azionamenti elettroidraulici, alle funzioni mobili e agli upgrade da motori a spazzole. Può essere impiegato anche in macchine industriali compatte e azionamenti ausiliari previa verifica dei requisiti elettrici, meccanici e ambientali.
Punti chiave
- Potenza nominale: 1550 W
- Tensione nominale: 96 VDC
- Coppia nominale: 5 N·m @ 3000 giri/min
- Corrente nominale: 19 ±10% Arms
Datasheet & Documenti
Datasheet disponibile per il modello CW110BLBT-05030-L6-H (download PDF nella pagina prodotto).
Riferimenti visivi
Disegno meccanico (struttura standard 110 mm) e curve coppia-velocità fornite per valutazione di installazione e prestazioni.
Specifiche elettriche e meccaniche
Potenza nominale: 1550 W
Tensione nominale: 96 VDC
Coppia nominale: 5 N·m
Velocità nominale: 3000 giri/min
Corrente nominale: 19 ±10% Arms
Dimensione telaio: 110 mm
Costante di coppia: 0,25 ±10% N·m/A
Inerzia rotore: 7,7 ±10% kg·m² × 10⁻⁴
Forza controelettromotrice: 15,6 ±10% V/krpm
Induttanza di linea: 0,16 ±10% mH
Resistenza di linea: 0,024 ±10% Ω
Lunghezza corpo (L): 126 mm
Lunghezza corpo con freno (LB): 171 mm
Peso: 4,14 / 6,25 kg
Feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee
Resistenza isolamento: DC 500 V, >20 MΩ (Classe F)
Rigidità dielettrica: 800 VAC / 1 s / 5 mA
Ambiente operativo: -20 a 40 °C (opzionale -40 a 40 °C); 20–80% UR (senza condensa); altitudine < 1000 m (derating se si superano i limiti)
Classe di protezione: IP54 (IP65 opzionale)
Codice: CW110BLBT-05030-L6-H
Applicazioni
- Azionamenti elettroidraulici
- Funzioni di lavoro mobili
- Aggiornamenti da motori a spazzole
- Apparecchiature industriali compatte e azionamenti ausiliari (soggetto a verifica di compatibilità)
Specifiche tecniche
- Potenza nominale: 1550 W
- Tensione nominale: 96 VDC
- Coppia nominale: 5 N·m
- Velocità nominale: 3000 giri/min
- Corrente nominale: 19 ±10% Arms
- Dimensione telaio: 110 mm
- Costante di coppia: 0,25 ±10% N·m/A
- Inerzia rotore: 7,7 ±10% kg·m² × 10⁻⁴
- Forza controelettromotrice: 15,6 ±10% V/krpm
- Induttanza di linea: 0,16 ±10% mH
- Resistenza di linea: 0,024 ±10% Ω
- Lunghezza corpo (L): 126 mm
- Lunghezza corpo con freno (LB): 171 mm
- Peso: 4,14 / 6,25 kg
- Feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee
- Resistenza isolamento: DC 500 V, >20 MΩ (Classe F)
- Rigidità dielettrica: 800 VAC / 1 s / 5 mA
- Ambiente operativo: -20 a 40 °C (opzionale -40 a 40 °C); Umidità 20–80% UR; altitudine < 1000 m
- Classe di protezione: IP54 (IP65 opzionale)
- Codice: CW110BLBT-05030-L6-H
