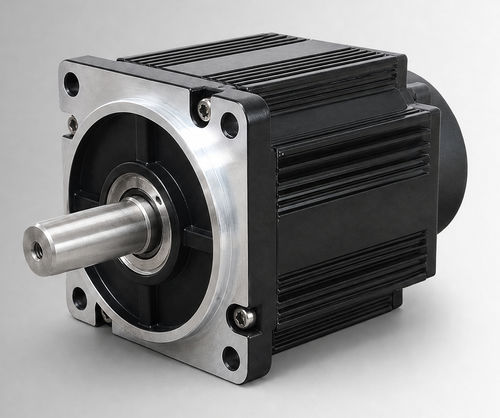

Motore DC CW110BLBT-07530-L9-H

BLCD144 Vcon freno

Panoramica del prodotto

CW110BLBT-07530-L9-H è un motore brushless DC (BLDC) con telaio 110 mm, 2350 W a 144 VDC, eroga 7,5 N·m a 3000 rpm. Progettato per valutazione OEM e integrazione di sistema, è idoneo per azionamenti elettroidraulici, funzioni mobili, apparecchiature industriali compatte e azionamenti ausiliari previa verifica di tensione, carico, ciclo di lavoro, interfaccia di montaggio e condizioni ambientali.

Punti chiave

• Potenza nominale: 2350 W
• Tensione nominale: 144 VDC
• Coppia nominale: 7,5 N·m @ 3000 rpm
• Corrente nominale: 19±10% Arms

Specifiche rapide (riassunto) Potenza nominale: 2350 W
Tensione nominale: 144 VDC
Coppia nominale: 7,5 N·m
Velocità nominale: 3000 rpm
Corrente nominale: 19±10% Arms
Dimensione telaio: 110 mm

Specifiche elettriche e meccaniche

• Costante di coppia: 0,39±10% N·m/A
• Inerzia del rotore: 10,9±10% ×10⁻⁴ kg·m²
• Back EMF: 24±10% V/krpm
• Lunghezza corpo (L): 156 mm; con freno (LB): 193 mm
• Peso: 6,36 kg (senza freno) / 8,47 kg (con freno)

Applicazioni e integrazione Esempi d'uso: azionamenti elettroidraulici, attuatori per macchine mobili e upgrade da motori a spazzole. Verificare compatibilità elettrica, ciclo di lavoro, interfaccia di montaggio e limiti ambientali (temperatura, umidità, altitudine) nel progetto.

Opzioni e conformità

• Feedback: sensori Hall magnetici o Hall + encoder incrementale 2500 linee (opzionale)
• Protezione: IP54 standard (IP65 opzionale)
• Isolamento: Classe F; resistenza di isolamento DC500V >20 MΩ; rigidità dielettrica 800 VAC/1s/5 mA
• Ambiente operativo: -20 a 40°C (opzionale -40 a 40°C), umidità 20–80% UR (non condensante), altitudine <1000 m (derating fuori range)
• Numero parte: CW110BLBT-07530-L9-H
