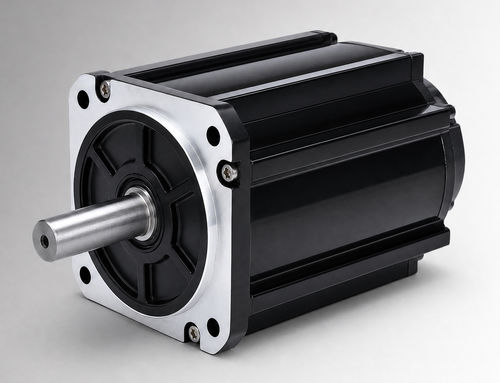

Motore brushless CW130BLBT-05020-L3-H

DCBLCD48 V

Panoramica del prodotto
Il CW130BLBT-05020-L3-H è un motore brushless DC con telaio da 130 mm, potenza nominale 1050 W, 48 V CC, coppia nominale 5 N·m e 2000 giri/min. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori a spazzole, può supportare la valutazione per macchine industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali sono confermate per il progetto.

Punti principali

• Potenza nominale 1050 W
• Tensione nominale 48 V CC
• Coppia nominale 5 N·m a 2000 giri/min
• Corrente nominale 26±10% Arms

Riepilogo attributi

• Potenza nominale: 1050 W
• Tensione nominale: 48 V CC
• Coppia nominale: 5 N·m
• Velocità nominale: 2000 giri/min
• Corrente nominale: 26±10% Arms
• Dimensione telaio: 130 mm

Specifiche elettriche e meccaniche
Parametro : Valore
Potenza nominale : 1050 W
Tensione nominale : 48 V CC
Coppia nominale : 5 N·m
Velocità nominale : 2000 giri/min
Corrente nominale : 26±10% Arms
Dimensione telaio : 130 mm
Costante di coppia : 0.18±10% N·m/A
Inerzia del rotore : 12±10% kg·m² × 10⁻⁴
Back EMF : 11.2±10% V/krpm
Induttanza di linea : 0.212±10% mH
Resistenza di linea : 0.052±10% Ω
Lunghezza corpo (L) : 119 mm
Lunghezza corpo con freno (LB) : 166 mm
Peso : 6 kg (senza freno) / 7.8 kg (con freno)
Elemento di feedback (opzionale) : Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento : DC500V, >20 MΩ (Classe F)
Rigidità dielettrica : 800VAC/1s/5mA
Ambiente di funzionamento : Temperatura -20 a 40°C (opzionale -40 a 40°C); Umidità 20% a 80% RH (senza condensa); altitudine inferiore a 1000 m (derate oltre i limiti indicati)
Classe di protezione : IP54 (IP65 opzionale)
Numero di parte : CW130BLBT-05020-L3-H

Disegni meccanici e prestazioni
Sono disponibili disegni meccanici per la struttura standard da 130 mm e per la struttura da 130 mm raffreddata a ventola. È fornito un diagramma coppia-velocità come riferimento prestazionale.

Specifiche tecniche

• Modello / Numero di parte: CW130BLBT-05020-L3-H
• Dimensione telaio: 130 mm
• Potenza nominale: 1050 W
• Tensione nominale: 48 V CC
• Coppia nominale: 5 N·m
• Velocità nominale: 2000 giri/min
• Corrente nominale: 26±10% Arms
• Costante di coppia: 0.18±10% N·m/A
• Inerzia del rotore: 12±10% ×10⁻⁴ kg·m²
• Back EMF: 11.2±10% V/krpm
• Induttanza di linea: 0.212±10% mH
• Resistenza di linea: 0.052±10% Ω
• Lunghezza corpo (L): 119 mm
• Lunghezza con freno (LB): 166 mm
• Peso: 6 kg (senza freno) / 7.8 kg (con freno)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Isolamento: DC500V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800VAC/1s/5mA
• Ambiente di funzionamento: -20 a 40°C (opzionale -40 a 40°C); umidità 20–80% RH senza condensa; altitudine inferiore a 1000 m
• Classe di protezione: IP54 (IP65 opzionale)
