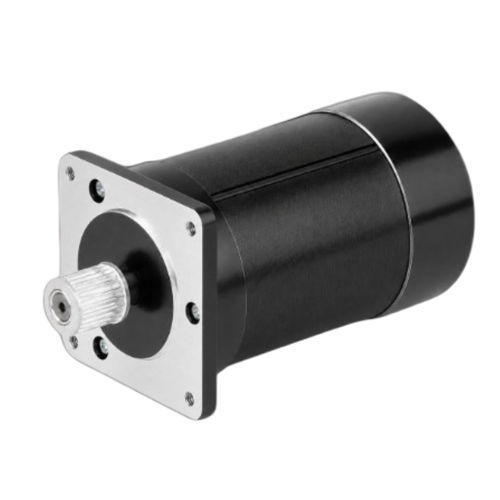

Motore a 3 fasi CW57BLMA94-135L230-01

BLCD24 VNEMA 23

Panoramica del prodotto
Il CW57BLMA94-135L230-01 è un motore brushless CC trifase da 57 mm (NEMA 23) progettato per automazione industriale, robotica e controllo di movimento di precisione. Potenza nominale 135 W con alimentazione 24 ±10% VDC e velocità nominale 3000 RPM.

PUNTI SALIENTI

• Potenza nominale 135 W
• Tensione di alimentazione 24 ±10% VDC
• Coppia nominale 0,43 N·m a 3000 RPM
• Dimensione telaio 57 mm (NEMA 23)
• Progetto brushless trifase per funzionamento regolare

Valori riassuntivi
Potenza nominale: 135 W
Tensione nominale: 24 ±10% VDC
Velocità nominale: 3000 RPM
Coppia nominale: 0,43 N·m
Corrente nominale: 7,5 A
Dimensione telaio: 57 mm (NEMA 23)

Specifiche elettriche
Poli — 4
Fasi — 3
Tensione nominale — 24 ±10% VDC
Potenza nominale — 135 W
Velocità nominale — 3000 RPM
Coppia nominale — 0,43 N·m
Corrente nominale — 7,5 A
Velocità max — 3500 RPM
Coppia max — 0,86 N·m
Costante di tensione — 4,1 ±5% V/kRPM
Resistenza di linea — 0,2 ±5% Ω (20°C)
Induttanza di linea — 0,67 ±10% mH
Resistenza di isolamento — 100 MΩ (500 VDC)
Classe di isolamento — B 130°C
Peso — 1 kg
Dimensione telaio — 57 mm (NEMA 23)
Numero di parte — CW57BLMA94-135L230-01

Dati aggiuntivi sul prodotto
Disegno meccanico e curva coppia-velocità sono forniti per il CW57BLMA94-135L230-01 per agevolare l'integrazione nel sistema e la valutazione delle prestazioni.

Specifiche tecniche

• Modello / Numero di parte: CW57BLMA94-135L230-01
• Dimensione telaio: 57 mm (NEMA 23)
• Poli: 4
• Fasi: 3
• Potenza nominale: 135 W
• Tensione nominale: 24 ±10% VDC
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,43 N·m
• Corrente nominale: 7,5 A
• Velocità max: 3500 RPM
• Coppia max: 0,86 N·m
• Costante di tensione: 4,1 ±5% V/kRPM
• Resistenza di linea: 0,2 ±5% Ω (20°C)
• Induttanza di linea: 0,67 ±10% mH
• Resistenza di isolamento: 100 MΩ (500 VDC)
• Classe di isolamento: B 130°C
• Peso: 1 kg
• Design: motore brushless CC trifase per funzionamento regolare
