Motore BLCD CW110BLBT-04030-L6-H
96 VIP65IP54

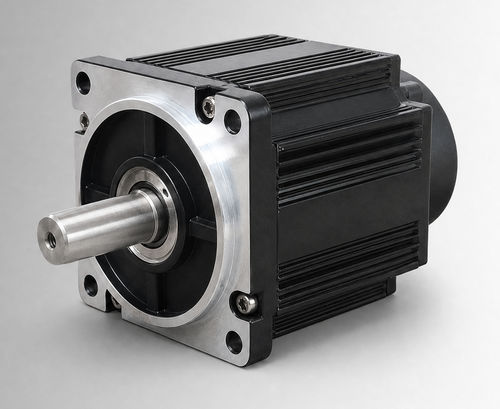

Motore BLCD - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Motore BLCD - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Motore BLCD - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54 - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
BLCD
Tensione
96 V
Indice di protezione
IP54, IP65
Altre caratteristiche
con encoder integrato
Potenza

1,25 kW
(1,7 hp)

Intensità

Min.: 13,5 A

Max.: 16,5 A

Coppia

4 Nm
(2,950249 ft.lb)

Velocità di rotazione

3.000 rpm
(18.849,5559 rad.min-1)

Diametro

110 mm
(4,33 in)

Temperatura di funzionamento

Min.: -20 °C
(-4 °F)

Max.: 40 °C
(104 °F)

Descrizione

Panoramica del prodotto
CW110BLBT-04030-L6-H è un motore brushless DC (BLDC) con telaio da 110 mm, nominale 1250 W, 96 VCC, 4 N·m a 3000 rpm. È progettato per valutazioni OEM e integrazione di sistema in azionamenti di pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori con spazzole. Il motore può essere valutato anche per macchine industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali del progetto sono confermati.

Punti chiave
  • Potenza nominale: 1250 W
  • Tensione nominale: 96 VCC
  • Coppia nominale: 4 N·m a 3000 rpm
  • Corrente nominale: 15±10% Arms

Specifiche rapide
Potenza nominale — 1250 W
Tensione nominale — 96 VCC
Coppia nominale — 4 N·m
Velocità nominale — 3000 rpm
Corrente nominale — 15±10% Arms
Dimensione telaio — 110 mm

Scheda tecnica
Identificativo scheda: CW110BLBT-04030-L6-H (scheda tecnica disponibile per il download dalla pagina prodotto).

Disegno meccanico
Disegno meccanico fornito per la struttura standard da 110 mm (vedere pagina prodotto).

Caratteristiche coppia-velocità
Grafico coppia-velocità fornito per il prodotto (vedere pagina prodotto).

Specifiche tecniche
  • Potenza nominale: 1250 W
  • Tensione nominale: 96 VCC
  • Coppia nominale: 4 N·m
  • Velocità nominale: 3000 rpm
  • Corrente nominale: 15±10% Arms
  • Dimensione telaio: 110 mm
  • Costante di coppia: 0.24±10% N·m/A
  • Inerzia rotore: 7.7±10% kg·m² × 10⁻⁴
  • Back EMF: 16±10% V/krpm
  • Induttanza di linea: Non specificata; tolleranza ±10%
  • Resistenza di linea: Non specificata; tolleranza ±10%
  • Lunghezza corpo (L): 126 mm
  • Lunghezza corpo con freno (LB): 171 mm
  • Peso: 4.14/6.25 kg
  • Elemento di feedback (opzione): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
  • Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
  • Rigidità dielettrica: 800 VAC / 1 s / 5 mA
  • Ambiente operativo: Temperatura -20 a 40°C (opzionale -40 a 40°C); Umidità 20% a 80% RH (senza condensa); Altitudine inferiore a 1000 m (derating oltre)
  • Classe di protezione: IP54 (IP65 opzionale)
  • Numero di parte: CW110BLBT-04030-L6-H
