Motore brushless CW42BLB38-26L240-03
DCtrifase24 V

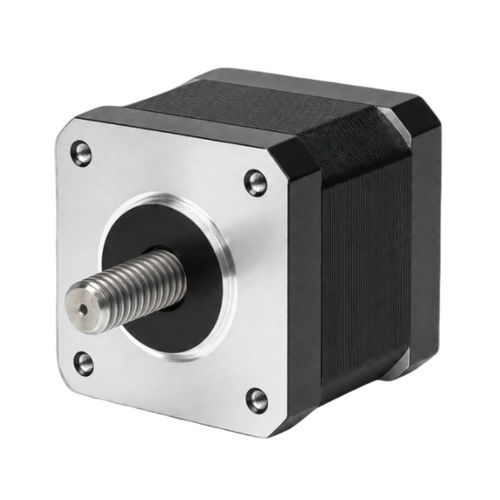

Motore brushless - CW42BLB38-26L240-03 - NEOTON MOTOR - DC / trifase / 24 V
Motore brushless - CW42BLB38-26L240-03 - NEOTON MOTOR - DC / trifase / 24 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, trifase, brushless
Tensione
24 V
Montaggio
NEMA 17
Configurazione dei contatti
8 poli
Applicazioni
industriale, per il settore della robotica
Altre caratteristiche
di precisione
Potenza

0,03 kW
(0,04 hp)

Intensità

1,7 A

Coppia

0,063 Nm
(0,046466 ft.lb)

Diametro

42 mm
(1,65 in)

Temperatura di funzionamento

Min.: -20 °C
(-4 °F)

Max.: 50 °C
(122 °F)

Descrizione

Panoramica
Il CW42BLB38-26L240-03 è un motore brushless DC trifase in formato 42 mm (NEMA 17) per automazione industriale, robotica e controllo di movimento di precisione. Potenza nominale 26 W con alimentazione 24 VDC ±10% e velocità nominale 4000 RPM.

Punti principali
  • Potenza nominale 26 W
  • Tensione di alimentazione 24 VDC ±10%
  • Coppia nominale 63 mN·m a 4000 RPM
  • Formato 42 mm (NEMA 17)
  • Progetto brushless trifase per movimento preciso e regolare


Specifiche riassuntive
Potenza nominale: 26 W
Tensione nominale: 24 VDC ±10%
Velocità nominale: 4000 RPM
Coppia nominale: 63 mN·m
Corrente nominale: 1,7 A
Formato: 42 mm (NEMA 17)
Velocità massima: 4800 RPM
Coppia massima: 200 mN·m

Specifiche elettriche (selezionate)
Poli: 8 Poli
Fasi: 3
Costante di tensione: 3,4 Vrms/kRPM
Resistenza di linea: 1,5 ±5% Ω (20°C)
Induttanza di linea: 0,6 ±10% mH
Resistenza di isolamento: 100 MΩ @ 500 V
Classe di isolamento: B (130°C)
Temperatura di esercizio: -20 ~ +50 °C
Inerzia rotazionale: 24 g·cm²
Numero di parte: CW42BLB38-26L240-03

Note
Include disegno meccanico e curva coppia-velocità specifici per il modello CW42BLB38-26L240-03.

Specifiche tecniche
  • Numero di parte: CW42BLB38-26L240-03
  • Formato: 42 mm (NEMA 17)
  • Potenza nominale: 26 W
  • Tensione nominale: 24 VDC ±10%
  • Velocità nominale: 4000 RPM
  • Coppia nominale: 63 mN·m
  • Corrente nominale: 1,7 A
  • Velocità massima: 4800 RPM
  • Coppia massima: 200 mN·m
  • Poli: 8
  • Fasi: 3
  • Costante di tensione: 3,4 Vrms/kRPM
  • Resistenza di linea: 1,5 ±5% Ω (20°C)
  • Induttanza di linea: 0,6 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 V
  • Classe di isolamento: B (130°C)
  • Temperatura di esercizio: -20 ~ +50 °C
  • Inerzia rotazionale: 24 g·cm²
