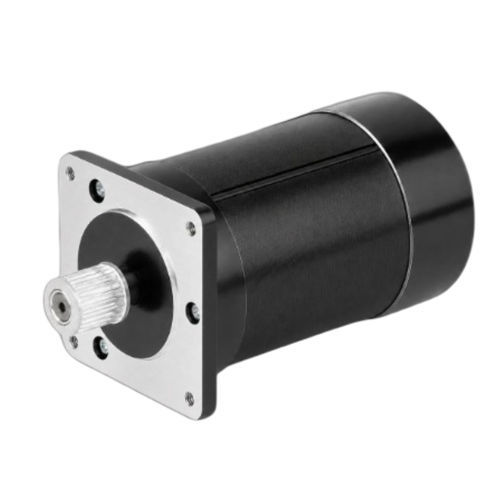

Motore brushless CW57BLMA94-135L230-00

DCa 3 fasi24 V

Panoramica del prodotto
Il CW57BLMA94-135L230-00 è un motore brushless DC a 3 fasi da 57 mm (NEMA 23) con potenza nominale di 135 W. Progettato per automazione industriale, robotica e controllo di movimento di precisione, funziona con alimentazione 24 ±10% VDC ed è ottimizzato per 3000 RPM in servizio continuo. Presenta una struttura a 4 poli e un telaio compatto per integrazione in spazi ridotti.

Punti chiave

• Potenza nominale: 135 W
• Tensione di alimentazione: 24 ±10% VDC
• Coppia nominale: 0,43 Nm a 3000 RPM
• Telaio: 57 mm (NEMA 23)
• Progetto brushless a 3 fasi

Specifiche rapide

• Potenza nominale: 135 W
• Tensione nominale: 24 ±10% VDC
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,43 Nm
• Corrente nominale: 7,5 A
• Telaio: 57 mm (NEMA 23)

Specifiche elettriche
Poli: 4
Fasi: 3
Tensione nominale: 24 ±10% VDC
Potenza nominale: 135 W
Velocità nominale: 3000 RPM
Coppia nominale: 0,43 Nm
Corrente nominale: 7,5 A
Velocità max: 3500 RPM
Coppia max: 0,86 Nm
Costante di tensione: 4,1 ±5% V/kRPM
Resistenza di linea: 0,236 ±5% Ω (20°C)
Induttanza di linea: 0,67 ±10% mH
Resistenza di isolamento: 100 MΩ @ 500 VDC
Classe d'isolamento: B (130°C)
Peso: 1 kg
Telaio: 57 mm (NEMA 23)
Numero di parte: CW57BLMA94-135L230-00

Meccanica e prestazioni
Il disegno meccanico e la curva coppia-velocità per la serie BLDC da 57 mm sono disponibili per supportare il montaggio, i controlli dimensionali e la valutazione delle prestazioni.

Dettagli tecnici

• Modello / Numero di parte: CW57BLMA94-135L230-00
• Serie: 57BLMA Series
• Telaio: 57 mm (NEMA 23)
• Potenza nominale: 135 W
• Tensione nominale: 24 ±10% VDC
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,43 Nm
• Corrente nominale: 7,5 A
• Velocità max: 3500 RPM
• Coppia max: 0,86 Nm
• Costante di tensione: 4,1 ±5% V/kRPM
• Resistenza di linea: 0,236 ±5% Ω (20°C)
• Induttanza di linea: 0,67 ±10% mH
• Resistenza di isolamento: 100 MΩ @ 500 VDC
• Classe d'isolamento: B (130°C)
• Pole: 4
• Fasi: 3
• Peso: 1 kg
