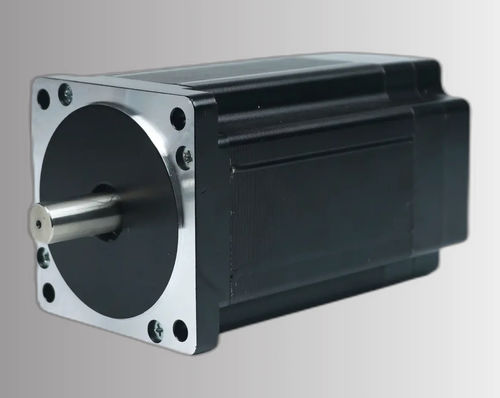

Motore brushless CW86BLA126-660L430-00DCa 3 fasiBLCD
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- DC, a 3 fasi, brushless, BLCD
- Tensione
- 48 V
- Montaggio
- NEMA 34
- Configurazione dei contatti
- 8 poli
- Applicazioni
- per il settore della robotica
- Altre caratteristiche
- di precisione, ad alta precisione, di regolazione del movimento
- Potenza
0,66 kW
(0,9 hp)- Intensità
19 A
- Coppia
Min.: 2,1 Nm
(1,548881 ft.lb)Max.: 4,2 Nm
(3,097761 ft.lb)- Velocità di rotazione
Min.: 3.000 rpm
(18.849,5559 rad.min-1)Max.: 3.500 rpm
(21.991,1486 rad.min-1)- Diametro
86 mm
(3,39 in)
Descrizione
Panoramica prodotto
Il CW86BLA126-660L430-00 è un motore DC brushless trifase da 86 mm (NEMA 34) progettato per automazione industriale, robotica e controllo di movimento di precisione. Specifiche nominali: 660 W, alimentazione 48 ±10% VDC, velocità nominale 3000 RPM e coppia nominale 2,1 N·m.
Punti principali
Specifiche rapide
Potenza nominale — 660 W
Tensione nominale — 48 ±10% VDC
Velocità nominale — 3000 RPM
Coppia nominale — 2,1 N·m
Corrente nominale — 19 A
Dimensione telaio — 86 mm (NEMA 34)
Codice prodotto — CW86BLA126-660L430-00
Specifiche elettriche
Poli — 8
Fasi — 3
Tensione nominale — 48 ±10% VDC
Potenza nominale — 660 W
Velocità nominale — 3000 RPM
Coppia nominale — 2,1 N·m
Corrente nominale — 19 A
Velocità massima — 3500 RPM
Coppia massima — 4,2 N·m
Costante di tensione — 10 ±5% V/kRPM
Resistenza di linea — 0,12 ±5% Ω (20°C)
Induttanza di linea — 0,34 ±10% mH
Resistenza di isolamento — 100 MΩ @ 500 VDC
Classe d'isolamento — B (130°C)
Peso — 4 kg
Dimensione telaio — 86 mm (NEMA 34)
Codice prodotto — CW86BLA126-660L430-00
Meccanica e prestazioni
Disegno meccanico e curva coppia‑velocità sono forniti per supportare il montaggio, l'integrazione e l'analisi delle prestazioni. Verificare dimensioni e connessioni per la compatibilità con driver e sensori.
Caratteristiche / specifiche tecniche
Il CW86BLA126-660L430-00 è un motore DC brushless trifase da 86 mm (NEMA 34) progettato per automazione industriale, robotica e controllo di movimento di precisione. Specifiche nominali: 660 W, alimentazione 48 ±10% VDC, velocità nominale 3000 RPM e coppia nominale 2,1 N·m.
Punti principali
- Potenza nominale 660 W
- Tensione di alimentazione 48 ±10% VDC
- Coppia nominale 2,1 N·m a 3000 RPM
- Dimensione telaio 86 mm (NEMA 34)
- Topologia trifase brushless per erogazione coppia uniforme
Specifiche rapide
Potenza nominale — 660 W
Tensione nominale — 48 ±10% VDC
Velocità nominale — 3000 RPM
Coppia nominale — 2,1 N·m
Corrente nominale — 19 A
Dimensione telaio — 86 mm (NEMA 34)
Codice prodotto — CW86BLA126-660L430-00
Specifiche elettriche
Poli — 8
Fasi — 3
Tensione nominale — 48 ±10% VDC
Potenza nominale — 660 W
Velocità nominale — 3000 RPM
Coppia nominale — 2,1 N·m
Corrente nominale — 19 A
Velocità massima — 3500 RPM
Coppia massima — 4,2 N·m
Costante di tensione — 10 ±5% V/kRPM
Resistenza di linea — 0,12 ±5% Ω (20°C)
Induttanza di linea — 0,34 ±10% mH
Resistenza di isolamento — 100 MΩ @ 500 VDC
Classe d'isolamento — B (130°C)
Peso — 4 kg
Dimensione telaio — 86 mm (NEMA 34)
Codice prodotto — CW86BLA126-660L430-00
Meccanica e prestazioni
Disegno meccanico e curva coppia‑velocità sono forniti per supportare il montaggio, l'integrazione e l'analisi delle prestazioni. Verificare dimensioni e connessioni per la compatibilità con driver e sensori.
Caratteristiche / specifiche tecniche
- Poli: 8
- Fasi: 3
- Tensione nominale: 48 ±10% VDC
- Potenza nominale: 660 W
- Velocità nominale: 3000 RPM
- Coppia nominale: 2,1 N·m
- Corrente nominale: 19 A
- Velocità massima: 3500 RPM
- Coppia massima: 4,2 N·m
- Costante di tensione: 10 ±5% V/kRPM
- Resistenza di linea: 0,12 ±5% Ω (20°C)
- Induttanza di linea: 0,34 ±10% mH
- Resistenza di isolamento: 100 MΩ @ 500 VDC
- Classe d'isolamento: B (130°C)
- Peso: 4 kg
- Dimensione telaio: 86 mm (NEMA 34)
- Codice prodotto: CW86BLA126-660L430-00
