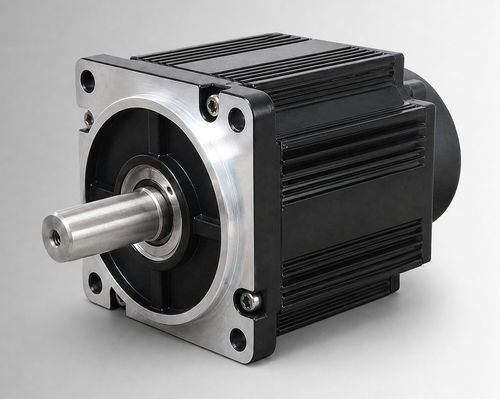

Motore brushless CW110BLBT-06020-L3-HDCBLCD48 V
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- DC, brushless, BLCD
- Tensione
- 48 V
- Montaggio
- con freno, compatto
- Indice di protezione
- IP54, IP65
- Applicazioni
- per applicazioni idrauliche, per motopropulsori elettrici, retrofit
- Altre caratteristiche
- ad alta potenza, con encoder integrato
- Potenza
1,25 kW
(1,7 hp)- Intensità
Max.: 35,2 A
Min.: 28,8 A
- Coppia
6 Nm
(4,425373 ft.lb)- Velocità di rotazione
2.000 rpm
(12.566,3706 rad.min-1)- Diametro
110 mm
(4,33 in)- Temperatura di funzionamento
Max.: 40 °C
(104 °F)Min.: -20 °C
(-4 °F)
Descrizione
Panoramica del prodotto
Il CW110BLBT-06020-L3-H è un motore brushless DC (BLDC) ad alta potenza con telaio da 110 mm, potenza nominale 1250 W, 48 VDC, 6 N·m e 2000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori a spazzole. Può essere valutato per apparecchiature industriali compatte e azionamenti ausiliari una volta confermati tensione, carico, ciclo operativo, interfaccia di installazione e condizioni ambientali per il progetto.
Punti salienti
Specifiche elettriche e meccaniche
Potenza nominale: 1250 W
Tensione nominale: 48 VDC
Coppia nominale: 6 N·m
Velocità nominale: 2000 rpm
Corrente nominale: 32±10% Arms
Dimensione telaio: 110 mm
Costante di coppia: 0.19±10% N·m/A
Inerzia del rotore: 10.9±10% kg·m² × 10⁻⁴
Back EMF: 11.2±10% V/krpm
Induttanza di linea: 0.162±10% mH
Resistenza di linea: 0.072±10% Ω
Lunghezza corpo (L): 156 mm
Lunghezza corpo con freno (LB): 193 mm
Peso: 6.36/8.47 kg
Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
Rigidità dielettrica: 800VAC/1s/5mA
Ambiente operativo: Temperatura: -20 a 40°C (opzionalmente -40 a 40°C); Umidità: 20% a 80% RH senza condensazione; altitudine inferiore a 1000 m (derating se si superano i limiti di temperatura o altitudine indicati)
Classe di protezione: IP54 (IP65 opzionale)
Codice prodotto: CW110BLBT-06020-L3-H
Disegno meccanico
Disegno meccanico — struttura standard 110 mm (illustrazione disponibile nella pagina prodotto).
Caratteristiche coppia-velocità
Grafico coppia-velocità disponibile nella pagina prodotto.
Specifiche tecniche
Il CW110BLBT-06020-L3-H è un motore brushless DC (BLDC) ad alta potenza con telaio da 110 mm, potenza nominale 1250 W, 48 VDC, 6 N·m e 2000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori a spazzole. Può essere valutato per apparecchiature industriali compatte e azionamenti ausiliari una volta confermati tensione, carico, ciclo operativo, interfaccia di installazione e condizioni ambientali per il progetto.
Punti salienti
- Potenza nominale: 1250 W
- Tensione nominale: 48 VDC
- Coppia nominale: 6 N·m a 2000 rpm
- Corrente nominale: 32±10% Arms
Specifiche elettriche e meccaniche
Potenza nominale: 1250 W
Tensione nominale: 48 VDC
Coppia nominale: 6 N·m
Velocità nominale: 2000 rpm
Corrente nominale: 32±10% Arms
Dimensione telaio: 110 mm
Costante di coppia: 0.19±10% N·m/A
Inerzia del rotore: 10.9±10% kg·m² × 10⁻⁴
Back EMF: 11.2±10% V/krpm
Induttanza di linea: 0.162±10% mH
Resistenza di linea: 0.072±10% Ω
Lunghezza corpo (L): 156 mm
Lunghezza corpo con freno (LB): 193 mm
Peso: 6.36/8.47 kg
Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
Rigidità dielettrica: 800VAC/1s/5mA
Ambiente operativo: Temperatura: -20 a 40°C (opzionalmente -40 a 40°C); Umidità: 20% a 80% RH senza condensazione; altitudine inferiore a 1000 m (derating se si superano i limiti di temperatura o altitudine indicati)
Classe di protezione: IP54 (IP65 opzionale)
Codice prodotto: CW110BLBT-06020-L3-H
Disegno meccanico
Disegno meccanico — struttura standard 110 mm (illustrazione disponibile nella pagina prodotto).
Caratteristiche coppia-velocità
Grafico coppia-velocità disponibile nella pagina prodotto.
Specifiche tecniche
- Potenza nominale: 1250 W
- Tensione nominale: 48 VDC
- Coppia nominale: 6 N·m
- Velocità nominale: 2000 rpm
- Corrente nominale: 32±10% Arms
- Dimensione telaio: 110 mm
- Costante di coppia: 0.19±10% N·m/A
- Inerzia del rotore: 10.9±10% kg·m² × 10⁻⁴
- Back EMF: 11.2±10% V/krpm
- Induttanza di linea: 0.162±10% mH
- Resistenza di linea: 0.072±10% Ω
- Lunghezza corpo (L): 156 mm
- Lunghezza corpo con freno (LB): 193 mm
- Peso: 6.36/8.47 kg
- Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
- Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
- Rigidità dielettrica: 800VAC/1s/5mA
- Ambiente operativo: -20 a 40°C (opzionalmente -40 a 40°C); 20% a 80% RH senza condensazione; altitudine inferiore a 1000 m
- Classe di protezione: IP54 (IP65 opzionale)
- Codice / Modello: CW110BLBT-06020-L3-H
