Motore brushless CW70BL45-90L230-00DCtrifaseBLCD
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- DC, trifase, brushless, BLCD
- Tensione
- 24 V
- Configurazione dei contatti
- 6 poli
- Altre caratteristiche
- NEMA, con regolatore di velocità, con motore brushless DC
- Potenza
0,09 kW
(0,12 hp)- Intensità
5,3 A
- Coppia
0,28 Nm
(0,206517 ft.lb)- Velocità di rotazione
3.000 rpm
(18.849,5559 rad.min-1)- Diametro
70 mm
(2,76 in)
Descrizione
Panoramica del prodotto

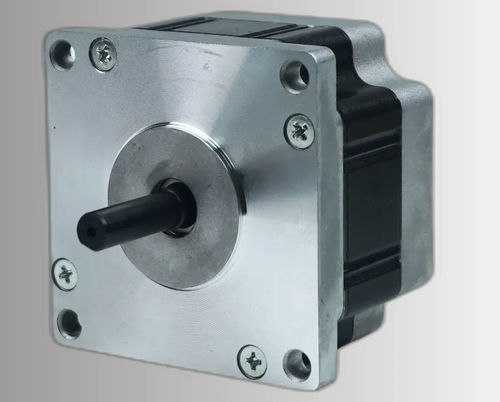

Il CW70BL45-90L230-00 è un motore DC brushless trifase da 70 mm (NEMA 28) progettato per automazione industriale, robotica e sistemi di controllo del moto di precisione. È progettato per alimentazione 24 VDC ±10% ed è ottimizzato per funzionamento nominale a 3000 RPM.
Punti chiave
Valori principali
Specifiche elettriche (tabella)
Poli — 6
Fasi — 3
Tensione nominale — 24 VDC ±10%
Potenza nominale — 90 W
Velocità nominale — 3000 RPM
Coppia nominale — 0,28 Nm
Corrente nominale — 5,3 A
Resistenza di linea — 0,48 ±10% Ω @ 20°C
Induttanza di linea — 0,5 ±20 mH
Resistenza di isolamento — 100 MΩ @ 500 VDC
Classe di isolamento — B (130°C)
Metodo di controllo — Controllo di velocità
Dimensione telaio — 70 mm (NEMA 28)
Codice parte — CW70BL45-90L230-00
Meccanica e prestazioni
Disegni meccanici e curve coppia-velocità sono forniti per la serie di motori BLDC da 70 mm per supportare il montaggio, l'integrazione e la valutazione delle prestazioni. Le immagini prodotto includono il disegno dimensionale e il grafico coppia-velocità per facilitare la selezione.
Caratteristiche / Specifiche tecniche
Il CW70BL45-90L230-00 è un motore DC brushless trifase da 70 mm (NEMA 28) progettato per automazione industriale, robotica e sistemi di controllo del moto di precisione. È progettato per alimentazione 24 VDC ±10% ed è ottimizzato per funzionamento nominale a 3000 RPM.
Punti chiave
- Potenza nominale: 90 W
- Tensione di alimentazione: 24 VDC ±10%
- Coppia nominale: 0,28 Nm a 3000 RPM
- Dimensione telaio: 70 mm (NEMA 28)
- Progetto trifase brushless per rotazione regolare e controllabile
Valori principali
- Potenza nominale: 90 W
- Tensione nominale: 24 VDC ±10%
- Velocità nominale: 3000 RPM
- Coppia nominale: 0,28 Nm
- Corrente nominale: 5,3 A
- Dimensione telaio: 70 mm (NEMA 28)
Specifiche elettriche (tabella)
Poli — 6
Fasi — 3
Tensione nominale — 24 VDC ±10%
Potenza nominale — 90 W
Velocità nominale — 3000 RPM
Coppia nominale — 0,28 Nm
Corrente nominale — 5,3 A
Resistenza di linea — 0,48 ±10% Ω @ 20°C
Induttanza di linea — 0,5 ±20 mH
Resistenza di isolamento — 100 MΩ @ 500 VDC
Classe di isolamento — B (130°C)
Metodo di controllo — Controllo di velocità
Dimensione telaio — 70 mm (NEMA 28)
Codice parte — CW70BL45-90L230-00
Meccanica e prestazioni
Disegni meccanici e curve coppia-velocità sono forniti per la serie di motori BLDC da 70 mm per supportare il montaggio, l'integrazione e la valutazione delle prestazioni. Le immagini prodotto includono il disegno dimensionale e il grafico coppia-velocità per facilitare la selezione.
Caratteristiche / Specifiche tecniche
- Modello / Codice parte: CW70BL45-90L230-00
- Telaio: 70 mm (NEMA 28)
- Potenza nominale: 90 W
- Tensione nominale: 24 VDC ±10%
- Velocità nominale: 3000 RPM
- Coppia nominale: 0,28 Nm
- Corrente nominale: 5,3 A
- Poli: 6
- Fasi: 3
- Resistenza di linea: 0,48 ±10% Ω @ 20°C
- Induttanza di linea: 0,5 ±20 mH
- Resistenza di isolamento: 100 MΩ @ 500 VDC
- Classe di isolamento: B (130°C)
- Metodo di controllo: Controllo di velocità
- Include disegno meccanico e curva coppia-velocità per integrazione e selezione
Cataloghi
CW70BL45-90L230-00_datasheet.pdf
2 Pagine
