Motore DC CW57BLMA54-100L2100-02
a 3 fasiBLCD240 V

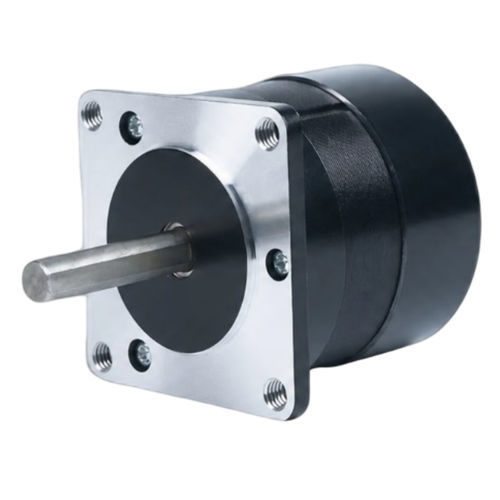

Motore DC - CW57BLMA54-100L2100-02 - NEOTON MOTOR - a 3 fasi / BLCD / 240 V
Motore DC - CW57BLMA54-100L2100-02 - NEOTON MOTOR - a 3 fasi / BLCD / 240 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, a 3 fasi, BLCD
Tensione
240 V
Montaggio
NEMA 23
Configurazione dei contatti
4 poli
Applicazioni
per il settore della robotica
Altre caratteristiche
ad alta precisione, per il settore della robotica
Potenza

0,1 kW
(0,14 hp)

Intensità

10 A

Coppia

Min.: 0,096 Nm
(0,070806 ft.lb)

Max.: 0,19 Nm
(0,140137 ft.lb)

Velocità di rotazione

10.000 rpm, 15.000 rpm
(62.831,8531 rad.min-1, 94.247,7796 rad.min-1)

Diametro

57 mm
(2,24 in)

Descrizione

Panoramica del prodotto
Il CW57BLMA54-100L2100-02 è un motore brushless DC trifase da 57 mm (NEMA 23) progettato per automazione industriale, robotica e applicazioni di controllo del movimento di precisione. Valori nominali: 100 W di potenza, alimentazione 24 ±10% VDC, velocità nominale 10000 giri/min e coppia nominale 0,096 N·m.

Punti chiave
  • Potenza nominale: 100 W
  • Tensione di alimentazione: 24 ±10% VDC
  • Coppia nominale: 0,096 N·m a 10000 giri/min
  • Misura telaio: 57 mm (NEMA 23)
  • Progettazione brushless trifase per funzionamento fluido

Specifiche rapide
  • Potenza nominale: 100 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 10000 giri/min
  • Coppia nominale: 0,096 N·m
  • Corrente nominale: 10 A
  • Misura telaio: 57 mm (NEMA 23)

Specifiche elettriche (tabella)
Poli: 4
Fasi: 3
Tensione nominale: 24 ±10% VDC
Potenza nominale: 100 W
Velocità nominale: 10000 giri/min
Coppia nominale: 0,096 N·m
Corrente nominale: 10 A
Velocità massima: 15000 giri/min
Coppia massima: 0,19 N·m
Costante di tensione: 1,5 ±5% Vrms/KRPM
Resistenza di linea: 0,3 ±5% Ω (20°C)
Induttanza di linea: 0,23 ±10% mH
Resistenza di isolamento: 100MΩ @ 500VDC
Classe isolamento: B (130°C)
Peso: 0,9 kg
Misura telaio: 57 mm (NEMA 23)
Codice prodotto: CW57BLMA54-100L2100-02

Disegni meccanici e prestazioni
Il disegno meccanico e la curva coppia-velocità sono disponibili per questo modello (il disegno mostra ingombri e fori di fissaggio; la curva mostra il rapporto coppia/velocità).

Specifiche tecniche
  • Telaio: 57 mm (NEMA 23)
  • Potenza: 100 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 10000 giri/min
  • Velocità massima: 15000 giri/min
  • Coppia nominale: 0,096 N·m
  • Coppia massima: 0,19 N·m
  • Corrente nominale: 10 A
  • Poli: 4
  • Fasi: 3
  • Costante di tensione: 1,5 ±5% Vrms/KRPM
  • Resistenza di linea: 0,3 ±5% Ω (20°C)
  • Induttanza di linea: 0,23 ±10% mH
  • Isolamento: 100 MΩ @ 500 VDC, Classe B (130°C)
  • Peso: 0,9 kg
  • Codice prodotto: CW57BLMA54-100L2100-02
