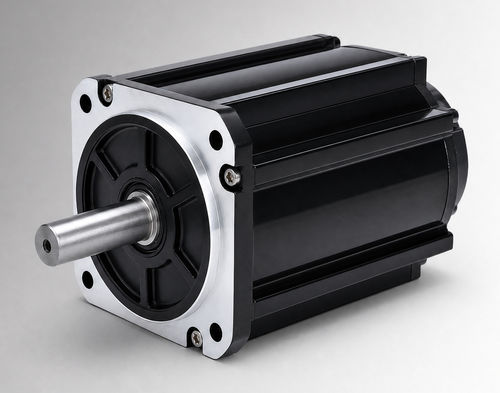

Motore brushless CW130BLBT-15030-L6-H

DCBLCD96 V

Panoramica
Il CW130BLBT-15030-L6-H è un motore brushless DC con telaio 130 mm, potenza nominale 4700 W, 96VDC, coppia nominale 15 N·m a 3000 rpm. Progettato per valutazione OEM e integrazione di sistemi, è indicato per azionamenti pompe elettroidrauliche, funzioni mobili, retrofit da DC spazzolato e azionamenti ausiliari compatti se tensione, carico, ciclo di servizio, interfaccia di montaggio e condizioni ambientali sono conformi ai requisiti di progetto.

Punti chiave

• Potenza nominale: 4700 W
• Tensione nominale: 96VDC
• Coppia nominale: 15 N·m a 3000 rpm
• Corrente nominale: 57±10% Arms

Valori riassuntivi
Potenza nominale — 4700 W
Tensione nominale — 96VDC
Coppia nominale — 15 N·m
Velocità nominale — 3000 rpm
Corrente nominale — 57±10% Arms
Dimensione telaio — 130 mm

Specifiche elettriche e meccaniche
Potenza nominale — 4700 W
Tensione nominale — 96VDC
Coppia nominale — 15 N·m
Velocità nominale — 3000 rpm
Corrente nominale — 57±10% Arms
Dimensione telaio — 130 mm
Costante di coppia — 0.264±10% N·m/A
Inerzia del rotore — 17±10% kg·m² × 10⁻⁴
Back EMF — 16±10% V/krpm
Induttanza/Resistenza di linea — Non specificate; tolleranza ±10%
Lunghezza corpo (L) — 166 mm
Lunghezza corpo con freno (LB) — 221 mm
Peso — 11 / 12.8 kg
Elemento di feedback (opzione) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento — DC500V, >20 MΩ (Classe F)
Resistenza dielettrica — 800VAC/1s/5mA
Ambiente operativo — Temperatura: -20 a 40°C (-40 a 40°C opzionale); Umidità: 20%–80% UR non condensante; altitudine inferiore a 1000 m (derating se si superano i limiti indicati)
Classe di protezione — IP54 (IP65 opzionale)
Numero di parte — CW130BLBT-15030-L6-H

Documenti e disegni (visuali referenziati)
Datasheet disponibile per la parte CW130BLBT-15030-L6-H (download nella pagina prodotto). Disegno meccanico — Struttura standard 130 mm. Disegno meccanico — Struttura 130 mm raffreddata a ventola. Curva coppia-velocità fornita.

Caratteristiche tecniche

• Dimensione telaio: 130 mm
• Costante di coppia: 0.264±10% N·m/A
• Inerzia del rotore: 17±10% kg·m² × 10⁻⁴
• Back EMF: 16±10% V/krpm
• Lunghezza corpo L/LB: 166 mm / 221 mm (con freno)
• Peso: 11 kg (standard) / 12.8 kg (con freno)
• Opzioni feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Protezione: IP54 (IP65 opzionale)
• Intervallo operativo: -20 a 40°C (-40 a 40°C opzionale); 20%–80% UR non condensante; altitudine < 1000 m
