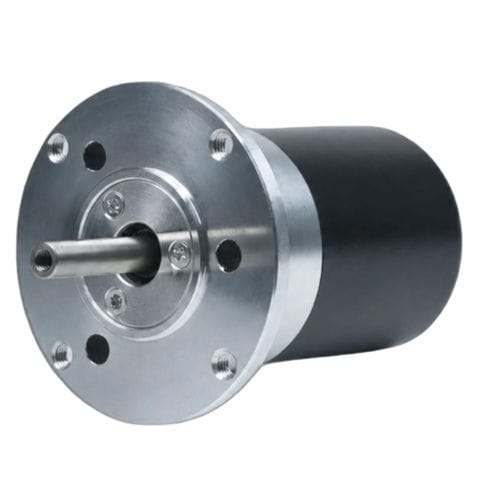

Motore DC CW57BLMA74-100L2110-00

trifasea 3 fasiBLCD

Panoramica
Il CW57BLMA74-100L2110-00 è un motore DC brushless trifase da 57mm (NEMA 23) che eroga 100W a 24VDC (±10%) e raggiunge 11000 RPM. Progettato per automazione industriale, robotica e controllo di movimento di precisione, facilita l'integrazione compatta e le prestazioni ad alta velocità.

Punti chiave

• Potenza nominale 100W
• Tensione di alimentazione 24VDC ±10%
• Coppia nominale 86 mN·m a 11000 RPM
• Dimensione telaio 57mm (NEMA 23)
• Progetto brushless trifase per funzionamento regolare

Riepilogo
Potenza nominale | 100W
Tensione nominale | 24VDC ±10%
Velocità nominale | 11000RPM
Coppia nominale | 86 mN·m
Corrente nominale | 5A
Dimensione telaio | 57mm (NEMA 23)

Scheda tecnica
CW57BLMA74-100L2110-00

Specifiche elettriche
Parametro | Valore
Poli | 3
Fasi | 3
Tensione nominale | 24VDC ±10%
Potenza nominale | 100W
Velocità nominale | 11000RPM
Coppia nominale | 86 mN·m
Corrente nominale | 5A
Resistenza linea | 0.087 ±5% Ω a 20°C
Induttanza linea | 0.08 ±10% mH
Resistenza di isolamento | 100 MΩ a 500 VDC
Classe di isolamento | B (130°C)
Metodo di controllo | Controllo di velocità
Dimensione telaio | 57mm (NEMA 23)
Numero di parte | CW57BLMA74-100L2110-00

Meccanica e prestazioni
Disegno meccanico e curva coppia-velocità sono forniti per la serie di motori BLDC da 57mm per agevolare l'integrazione e la valutazione delle prestazioni.

Specifiche tecniche

• Modello / Numero parte: CW57BLMA74-100L2110-00
• Dimensione telaio: 57mm (NEMA 23)
• Potenza nominale: 100W
• Tensione nominale: 24VDC ±10%
• Velocità nominale: 11000 RPM
• Coppia nominale: 86 mN·m
• Corrente nominale: 5 A
• Poli: 3
• Fasi: 3
• Resistenza linea: 0.087 ±5% Ω a 20°C
• Induttanza linea: 0.08 ±10% mH
• Resistenza di isolamento: 100 MΩ a 500 VDC
• Classe di isolamento: B (130°C)
• Metodo di controllo: Controllo di velocità
