Motoriduttore BLCD CW57BLMA94-157L430-00

planetarioconcentrica100 W...500 W

Panoramica prodotto

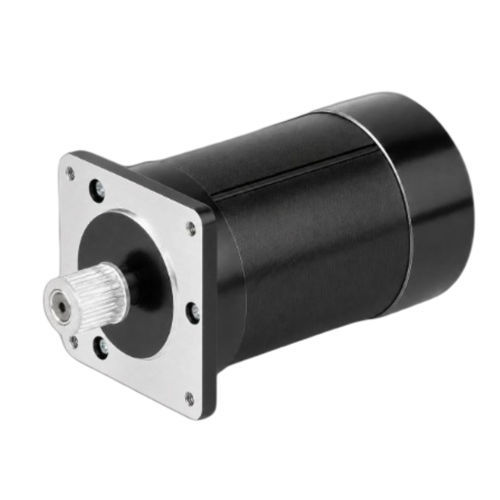

Il CW57BLMA94-157L430-00 è un motore brushless DC trifase da 57 mm (NEMA 23) che eroga 157 W a 48 ±10% VDC con velocità nominale di 750 RPM. Progettato per automazione industriale, robotica e sistemi di controllo di movimento di precisione, offre ingombro ridotto e elevata densità di coppia.

Punti chiave

• Potenza nominale: 157 W
• Tensione di alimentazione: 48 ±10% VDC
• Coppia nominale: 2 N·m a 750 RPM (coppia max 3 N·m)
• Dimensione flangia 57 mm (NEMA 23), 4 poli, 3 fasi
• Progetto brushless per minore manutenzione e controllo fluido

Specifiche rapide

• Potenza nominale: 157 W
• Tensione nominale: 48 ±10% VDC
• Velocità nominale: 750 RPM
• Coppia nominale: 2 N·m
• Corrente nominale: 4,5 A
• Dimensione: 57 mm (NEMA 23)

Specifiche elettriche
Pole: 4
Fasi: 3
Tensione nominale: 48 ±10% VDC
Potenza nominale: 157 W
Velocità nominale: 750 RPM
Coppia nominale: 2 N·m
Corrente nominale: 4,5 A
Velocità max: 750 RPM
Coppia max: 3 N·m
Costante di tensione: 9,5 ±5% V/kRPM
Resistenza di linea: 1,01 ±5% Ω (20°C)
Induttanza di linea: 2,7 ±10% mH
Resistenza di isolamento: 100 MΩ (500 VDC)
Classe di isolamento: B (130°C)
Peso: 1,8 kg
Rapporto di riduzione: 1:4
Dimensione: 57 mm (NEMA 23)
Numero parte: CW57BLMA94-157L430-00

Materiale aggiuntivo
Disegno meccanico e curva coppia-velocità forniti per riferimento su montaggio, dimensioni e prestazioni.

Specifiche tecniche

• Modello / Numero parte: CW57BLMA94-157L430-00
• Dimensione: 57 mm (NEMA 23)
• Potenza nominale: 157 W
• Tensione nominale: 48 ±10% VDC
• Velocità nominale: 750 RPM
• Coppia nominale: 2 N·m
• Coppia max: 3 N·m
• Corrente nominale: 4,5 A
• Pole: 4
• Fasi: 3
• Costante di tensione: 9,5 ±5% V/kRPM
• Resistenza di linea: 1,01 ±5% Ω (20°C)
• Induttanza di linea: 2,7 ±10% mH
• Resistenza di isolamento: 100 MΩ (500 VDC)
• Classe di isolamento: B (130°C)
• Peso: 1,8 kg
• Rapporto di riduzione: 1:4
