Motore brushless CW42BLD97-120L280-00
DCtrifase24 V

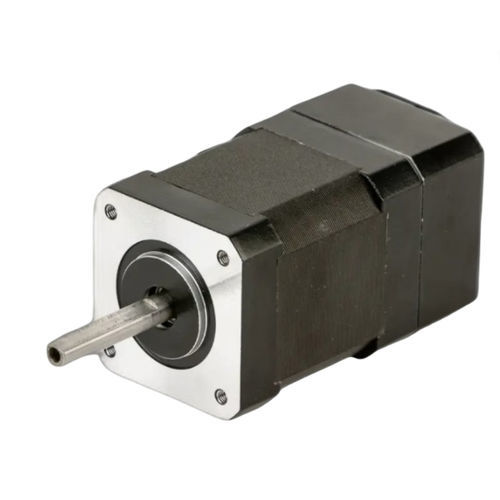

Motore brushless - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / trifase / 24 V
Motore brushless - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / trifase / 24 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, trifase, brushless
Tensione
24 V
Montaggio
NEMA 17
Configurazione dei contatti
4 poli
Applicazioni
industriale, per il settore della robotica
Altre caratteristiche
di precisione, con motore brushless DC
Potenza

0,12 kW
(0,16 hp)

Intensità

6,1 A

Coppia

Min.: 0,14 Nm
(0,103259 ft.lb)

Max.: 0,28 Nm
(0,206517 ft.lb)

Velocità di rotazione

Min.: 8.000 rpm
(50.265,4825 rad.min-1)

Max.: 10.800 rpm
(67.858,4013 rad.min-1)

Diametro

42 mm
(1,65 in)

Descrizione

Panoramica del prodotto
Il CW42BLD97-120L280-00 è un motore DC brushless trifase da 42 mm (NEMA 17) progettato per automazione industriale, robotica e applicazioni di controllo di movimento di precisione. Potenza nominale 120 W con alimentazione 24 ±10% VDC e velocità nominale di 8000 RPM.

Punti chiave
  • Potenza nominale: 120 W
  • Tensione di alimentazione: 24 ±10% VDC
  • Coppia nominale: 0,14 Nm a 8000 RPM
  • Dimensione telaio: 42 mm (NEMA 17)
  • Progettazione trifase senza spazzole per coppia fluida e controllabile

Specifiche rapide
Potenza nominale: 120 W
Tensione nominale: 24 ±10% VDC
Velocità nominale: 8000 RPM
Coppia nominale: 0,14 Nm
Corrente nominale: 6,1 A
Dimensione telaio: 42 mm (NEMA 17)

Specifiche elettriche
Pali: 4
Fasi: 3
Tensione nominale: 24 ±10% VDC
Potenza nominale: 120 W
Velocità nominale: 8000 RPM
Coppia nominale: 0,14 Nm
Corrente nominale: 6,1 A
Velocità max: 10800 RPM
Coppia max: 0,28 Nm
Costante di tensione: 1,5 ±5% Vrms/krpm
Resistenza di linea: 0,17 ±5% Ω (20℃)
Induttanza di linea: 0,22 ±10% mH
Resistenza di isolamento: 50 MΩ @ 500 VDC
Classe di isolamento: F (155℃)
Peso: 0,8 kg
Dimensione telaio: 42 mm (NEMA 17)
Numero di parte: CW42BLD97-120L280-00

Meccanica e prestazioni
Il disegno meccanico e la curva coppia-velocità sono disponibili per questo modello (disegni e curve disponibili sulla pagina prodotto).

Specifiche tecniche
  • Modello / Numero di parte: CW42BLD97-120L280-00
  • Serie: 42BLD Series
  • Dimensione telaio: 42 mm (NEMA 17)
  • Potenza nominale: 120 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 8000 RPM
  • Coppia nominale: 0,14 Nm
  • Corrente nominale: 6,1 A
  • Velocità max: 10800 RPM
  • Coppia max: 0,28 Nm
  • Costante di tensione: 1,5 ±5% Vrms/krpm
  • Resistenza di linea: 0,17 ±5% Ω (20℃)
  • Induttanza di linea: 0,22 ±10% mH
  • Resistenza di isolamento: 50 MΩ @ 500 VDC
  • Classe di isolamento: F (155℃)
  • Pali: 4
  • Fasi: 3
  • Peso: 0,8 kg
