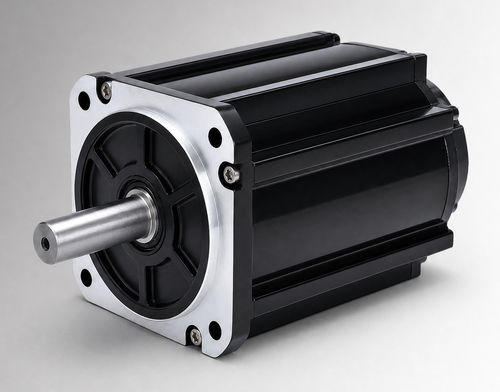

Motore brushless CW130BLBT-15025-L3-H

BLCD48 Vcon freno

Panoramica del prodotto
Il CW130BLBT-15025-L3-H è un motore brushless DC (BLDC) con telaio da 130 mm, potenza 3800 W, 48 VDC, 15 N·m a 2500 rpm. Progettato per valutazioni OEM e integrazione di sistema, è adatto per azionamenti di pompe elettroidrauliche, attuatori per macchine mobili e aggiornamenti da motori con spazzole; può essere impiegato in macchine industriali compatte e azionamenti ausiliari previa verifica di tensione, carico, ciclo di lavoro e condizioni di installazione.

Punti salienti

• Potenza nominale: 3800 W
• Tensione nominale: 48 VDC
• Coppia nominale: 15 N·m a 2500 rpm
• Corrente nominale: 94±10% Arms
• Dimensione telaio: 130 mm; lunghezza corpo 166 mm (221 mm con freno)
• Protezione: IP54 standard (IP65 opzionale)

Specifiche elettriche e meccaniche
Potenza nominale: 3800 W
Tensione nominale: 48 VDC
Coppia nominale: 15 N·m
Velocità nominale: 2500 rpm
Corrente nominale: 94±10% Arms
Dimensione telaio: 130 mm
Costante di coppia: 0,16±10% N·m/A
Inerzia del rotore: 17±10% ×10⁻⁴ kg·m²
Back EMF: 9,6±10% V/krpm
Induttanza / Resistenza di linea: non specificate; tolleranza ±10%
Lunghezza corpo (L): 166 mm
Lunghezza corpo con freno (LB): 221 mm
Peso: 11 / 12,8 kg (varianti)
Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
Rigidità dielettrica: 800 VAC / 1 s / 5 mA
Ambiente di esercizio: -20 a 40°C (opzionale -40 a 40°C); 20–80% UR senza condensa; altitudine < 1000 m (derating oltre i limiti)
Classe di protezione: IP54 (IP65 opzionale)
Numero parte: CW130BLBT-15025-L3-H

Disegni meccanici & immagini correlate

• Disegno meccanico — struttura standard 130 mm
• Disegno meccanico — struttura 130 mm con raffreddamento a ventola
• Immagine caratteristica coppia-velocità

Specifiche tecniche

• Modello / Numero parte: CW130BLBT-15025-L3-H
• Dimensione telaio: 130 mm
• Potenza nominale: 3800 W
• Tensione nominale: 48 VDC
• Coppia nominale: 15 N·m a 2500 rpm
• Velocità nominale: 2500 rpm
• Corrente nominale: 94±10% Arms
• Costante di coppia: 0,16±10% N·m/A
• Inerzia rotore: 17±10% ×10⁻⁴ kg·m²
• Back EMF: 9,6±10% V/krpm
• Lunghezza corpo: 166 mm (221 mm con freno)
• Peso: 11 / 12,8 kg
• Classe di protezione: IP54 (IP65 opzionale)
• Opzioni feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Isolamento & dielettrico: DC 500 V >20 MΩ (Classe F); 800 VAC / 1 s / 5 mA
• Ambiente operativo: -20 a 40°C (opzionale -40 a 40°C); 20–80% UR senza condensa; altitudine < 1000 m
