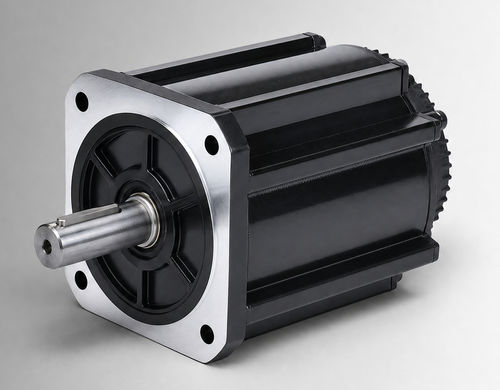

Motore DC CW180BLBT-28020-L9-H

brushless144 Vcompatto

Panoramica del prodotto
Il CW180BLBT-28020-L9-H è un motore brushless DC con telaio da 180 mm, potenza nominale 5800 W, 144VDC, 28 N·m e 2000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti di pompe elettroidrauliche, funzioni mobili e progetti di upgrade da motori a spazzole; può essere considerato per macchinari industriali compatti e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali sono confermate per il progetto.

Punti chiave

• Potenza nominale: 5800 W
• Tensione nominale: 144VDC
• Coppia nominale: 28 N·m @ 2000 rpm
• Corrente nominale: 50±10% Arms

Specifiche rapide

• Potenza nominale: 5800 W
• Tensione nominale: 144VDC
• Coppia nominale: 28 N·m
• Velocità nominale: 2000 rpm
• Corrente nominale: 50±10% Arms
• Dimensione telaio: 180 mm

Specifiche elettriche e meccaniche
Potenza nominale — 5800 W
Tensione nominale — 144VDC
Coppia nominale — 28 N·m
Velocità nominale — 2000 rpm
Corrente nominale — 50±10% Arms
Dimensione telaio — 180 mm
Costante di coppia — 0,56±10% N·m/A
Inerzia del rotore — 122±10% kg·m² × 10⁻⁴
Back EMF — 34±10% V/krpm
Induttanza di linea — Non specificata; tolleranza ±10%
Resistenza di linea — Non specificata; tolleranza ±10%
Lunghezza corpo (L) — 264 mm
Lunghezza con freno (LB) — 319 mm
Peso — 32/34 kg
Elemento di feedback (opzione) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento — DC500V, >20 MΩ (Classe F)
Resistenza dielettrica — 800VAC/1s/5mA
Ambiente operativo — Temperatura: -20 a 40°C (opzionalmente -40 a 40°C); Umidità: 20% a 80% UR (senza condensazione); altitudine inferiore a 1000 m (derating se si superano i limiti di temperatura o altitudine)
Classe di protezione — IP54 (IP65 opzionale)
Numero di parte — CW180BLBT-28020-L9-H

Disegni meccanici e caratteristiche

• Disegno meccanico — Struttura standard 180 mm
• Disegno meccanico — Struttura 180 mm raffreddata a ventola
• Caratteristiche coppia-velocità

Specifiche tecniche

• Modello/Serie: Serie 180BLBT
• Numero di parte: CW180BLBT-28020-L9-H
• Potenza nominale: 5800 W
• Tensione nominale: 144VDC
• Coppia nominale: 28 N·m @ 2000 rpm
• Velocità nominale: 2000 rpm
• Corrente nominale: 50±10% Arms
• Dimensione telaio: 180 mm
• Costante di coppia: 0,56±10% N·m/A
• Inerzia rotore: 122±10% kg·m² × 10⁻⁴
• Back EMF: 34±10% V/krpm
• Lunghezza corpo (L): 264 mm; con freno (LB): 319 mm
• Peso: 32/34 kg
• Opzioni di feedback: Hall magnetico o Hall + encoder incrementale 2500 linee
• Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
• Resistenza dielettrica: 800VAC/1s/5mA
• Intervallo di temperatura operativa: -20 a 40°C (opzionalmente -40 a 40°C)
• Umidità: 20% a 80% UR (senza condensazione)
• Classe di protezione: IP54 (IP65 opzionale)
