Motore brushless CW42BLB38-16L218-01
a 3 fasiDCBLCD

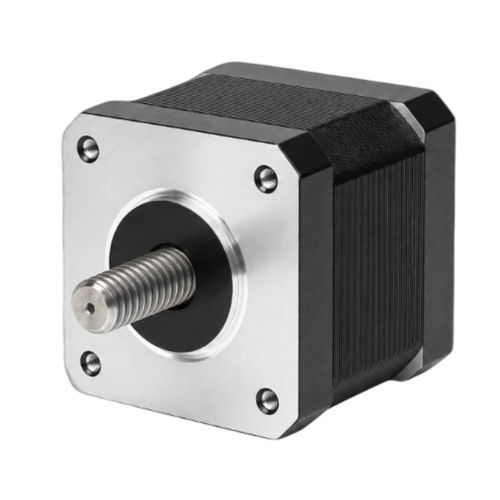

Motore brushless - CW42BLB38-16L218-01 - NEOTON MOTOR - a 3 fasi / DC / BLCD
Motore brushless - CW42BLB38-16L218-01 - NEOTON MOTOR - a 3 fasi / DC / BLCD
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
brushless, a 3 fasi, DC, BLCD
Tensione
24 V
Montaggio
NEMA 17
Configurazione dei contatti
8 poli
Potenza

0,02 kW
(0,02 hp)

Coppia

Max.: 0,17 Nm
(0,125386 ft.lb)

Min.: 0,085 Nm
(0,062693 ft.lb)

Velocità di rotazione

Max.: 2.300 rpm
(14.451,3262 rad.min-1)

Min.: 1.800 rpm
(11.309,7336 rad.min-1)

Diametro

42 mm
(1,65 in)

Descrizione

Breve descrizione
Il CW42BLB38-16L218-01 è un motore brushless DC trifase da 42 mm (NEMA 17) da 16 W, progettato per automazione industriale, robotica e controllo di movimento di precisione. Tensione nominale 24 ±10% VCC, velocità nominale 1800 RPM.

Punti chiave
  • Potenza nominale: 16 W
  • Tensione di alimentazione: 24 ±10% VCC
  • Coppia nominale: 0,085 Nm a 1800 RPM
  • Dimensione telaio: 42 mm (NEMA 17)
  • Progetto trifase brushless per funzionamento fluido e preciso

Specifiche elettriche (tabella)
Poles — 8
Phases — 3
Tensione nominale — 24 ±10% VCC
Potenza nominale — 16 W
Velocità nominale — 1800 RPM
Coppia nominale — 0,085 Nm
Corrente nominale — Da definire A
Velocità massima — 2300 RPM
Coppia massima — 0,17 Nm
Costante di tensione — 5,9 ±5% V/kRPM
Resistenza di linea — 4,3 ±5% Ω (20°C)
Induttanza di linea — 2,0 ±10% mH
Resistenza di isolamento — 100 MΩ (500 VDC)
Classe d'isolamento — B 130°C
Peso — 0,3 kg
Dimensione telaio — 42 mm (NEMA 17)
Numero di parte — CW42BLB38-16L218-01

Meccanica e prestazioni
Disegno meccanico disponibile per la serie di motori BLDC da 42 mm. Curva coppia-velocità e dati prestazionali forniti per il modello CW42BLB38-16L218-01 per supportare l'integrazione del sistema e il corretto dimensionamento.

Caratteristiche / specifiche tecniche
  • Dimensione telaio: 42 mm (NEMA 17)
  • Potenza nominale: 16 W
  • Tensione nominale: 24 ±10% VCC
  • Velocità nominale: 1800 RPM (velocità max 2300 RPM)
  • Coppia nominale: 0,085 Nm (coppia max 0,17 Nm)
  • Fasi: 3
  • Poli: 8
  • Costante di tensione: 5,9 ±5% V/kRPM
  • Resistenza di linea: 4,3 ±5% Ω (20°C)
  • Induttanza di linea: 2,0 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 VDC
  • Classe d'isolamento: B (130°C)
  • Peso: 0,3 kg
  • Numero di parte: CW42BLB38-16L218-01
