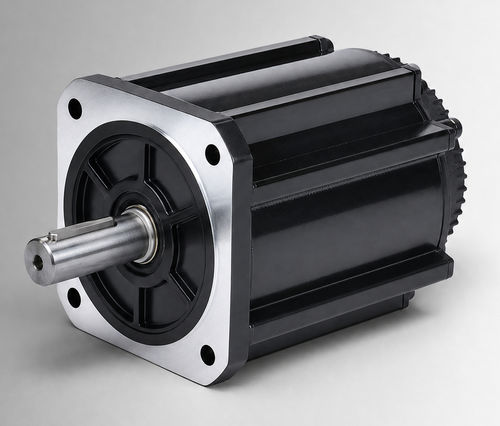

Motore brushless CW180BLBT-48020-L5-HDCBLCD72 V
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- DC, brushless, BLCD
- Tensione
- 72 V
- Montaggio
- con freno, compatto, con encoder
- Indice di protezione
- IP54, IP65
- Applicazioni
- industriale
- Potenza
10 kW
(13,6 hp)- Intensità
Min.: 148,5 A
Max.: 181,5 A
- Coppia
48 Nm
(35,402983 ft.lb)- Velocità di rotazione
2.000 rpm
(12.566,3706 rad.min-1)- Diametro
180 mm
(7,09 in)- Temperatura di funzionamento
Min.: -20 °C
(-4 °F)Max.: 40 °C
(104 °F)
Descrizione
Panoramica del prodotto
CW180BLBT-48020-L5-H è un motore brushless DC con telaio da 180 mm, 10000 W nominali, 72VDC, 48 N·m a 2000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti pompe elettroidrauliche, funzioni mobili di lavoro e progetti di upgrade da motori spazzolati; adatto ad apparecchiature industriali compatte e azionamenti ausiliari previa conferma di tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali.
Punti chiave
Specifiche elettriche e meccaniche
Potenza nominale: 10000 W
Tensione nominale: 72VDC
Coppia nominale: 48 N·m
Velocità nominale: 2000 rpm
Corrente nominale: 165±10% Arms
Dimensione telaio: 180 mm
Costante di coppia: 0.28±10% N·m/A
Momento d'inerzia del rotore: 153±10% kg·m² × 10⁻⁴
Back EMF: 18±10% V/krpm
Induttanza di linea: Non specificata; tolleranza ±10%
Resistenza di linea: Non specificata; tolleranza ±10%
Lunghezza corpo (L): 264 mm
Lunghezza corpo con freno (LB): 319 mm
Peso: 32/34 kg
Elemento di feedback (opzione): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
Rigidità dielettrica: 800VAC/1s/5mA
Ambiente operativo: Temperatura -20 a 40°C (-40 a 40°C opzionale); Umidità 20% a 80% UR (senza condensa); altitudine inferiore a 1000 m (derating oltre le condizioni indicate)
Classe di protezione: IP54 (IP65 opzionale)
Numero parte: CW180BLBT-48020-L5-H
Disegni meccanici e grafici
Disegno meccanico — struttura standard 180 mm (immagine disponibile)
Disegno meccanico — struttura 180 mm raffreddata a ventilatore (immagine disponibile)
Caratteristiche coppia-velocità (immagine disponibile)
Caratteristiche / specifiche tecniche
CW180BLBT-48020-L5-H è un motore brushless DC con telaio da 180 mm, 10000 W nominali, 72VDC, 48 N·m a 2000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti pompe elettroidrauliche, funzioni mobili di lavoro e progetti di upgrade da motori spazzolati; adatto ad apparecchiature industriali compatte e azionamenti ausiliari previa conferma di tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali.
Punti chiave
- Potenza nominale 10000 W
- Tensione nominale 72VDC
- Coppia nominale 48 N·m a 2000 rpm
- Corrente nominale 165±10% Arms
Specifiche elettriche e meccaniche
Potenza nominale: 10000 W
Tensione nominale: 72VDC
Coppia nominale: 48 N·m
Velocità nominale: 2000 rpm
Corrente nominale: 165±10% Arms
Dimensione telaio: 180 mm
Costante di coppia: 0.28±10% N·m/A
Momento d'inerzia del rotore: 153±10% kg·m² × 10⁻⁴
Back EMF: 18±10% V/krpm
Induttanza di linea: Non specificata; tolleranza ±10%
Resistenza di linea: Non specificata; tolleranza ±10%
Lunghezza corpo (L): 264 mm
Lunghezza corpo con freno (LB): 319 mm
Peso: 32/34 kg
Elemento di feedback (opzione): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
Rigidità dielettrica: 800VAC/1s/5mA
Ambiente operativo: Temperatura -20 a 40°C (-40 a 40°C opzionale); Umidità 20% a 80% UR (senza condensa); altitudine inferiore a 1000 m (derating oltre le condizioni indicate)
Classe di protezione: IP54 (IP65 opzionale)
Numero parte: CW180BLBT-48020-L5-H
Disegni meccanici e grafici
Disegno meccanico — struttura standard 180 mm (immagine disponibile)
Disegno meccanico — struttura 180 mm raffreddata a ventilatore (immagine disponibile)
Caratteristiche coppia-velocità (immagine disponibile)
Caratteristiche / specifiche tecniche
- Potenza nominale: 10000 W
- Tensione nominale: 72VDC
- Coppia nominale: 48 N·m
- Velocità nominale: 2000 rpm
- Corrente nominale: 165±10% Arms
- Dimensione telaio: 180 mm
- Costante di coppia: 0.28±10% N·m/A
- Momento d'inerzia del rotore: 153±10% kg·m² × 10⁻⁴
- Back EMF: 18±10% V/krpm
- Induttanza di linea: Non specificata; tolleranza ±10%
- Resistenza di linea: Non specificata; tolleranza ±10%
- Lunghezza corpo (L): 264 mm
- Lunghezza corpo con freno (LB): 319 mm
- Peso: 32/34 kg
- Elemento di feedback (opzione): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
- Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
- Rigidità dielettrica: 800VAC/1s/5mA
- Ambiente operativo: Temperatura -20 a 40°C (-40 a 40°C opzionale); Umidità 20% a 80% UR; altitudine inferiore a 1000 m
- Classe di protezione: IP54 (IP65 opzionale)
- Numero parte: CW180BLBT-48020-L5-H
