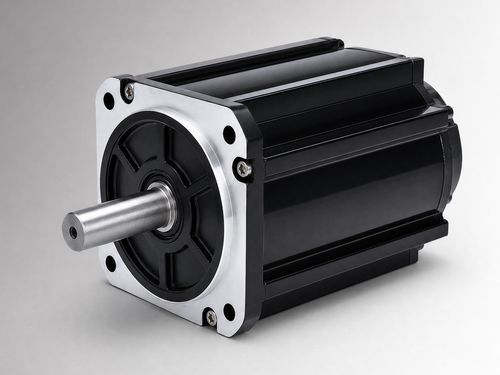

Motore brushless CW130BLBT-05030-L1-H

DCa corrente continuaBLCD

Panoramica
CW130BLBT-05030-L1-H è un motore DC brushless con telaio da 130 mm, 1550 W, 24 VDC, 5 N·m a 3000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di upgrade da motori DC spazzolati. Può essere impiegato anche in macchine industriali compatte e azionamenti ausiliari quando tensione, carico, duty cycle, interfaccia di installazione e condizioni ambientali del progetto sono confermate.

Punti salienti

• Potenza nominale 1550 W
• Tensione nominale 24 VDC
• Coppia nominale 5 N·m a 3000 rpm
• Corrente nominale 76±10% Arms

Specifiche elettriche e meccaniche

• Potenza nominale: 1550 W
• Tensione nominale: 24 VDC
• Coppia nominale: 5 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 76±10% Arms
• Dimensione telaio: 130 mm
• Costante di coppia: 0,06±10% N·m/A
• Inerzia del rotore: 12±10% kg·m² × 10⁻⁴
• Forza controelettromotrice: 3,9±10% V/krpm
• Induttanza di linea: 0,027±10% mH
• Resistenza di linea: 0,014±10% Ω
• Lunghezza corpo (L): 119 mm; Lunghezza con freno (LB): 166 mm
• Peso: 6 / 7,8 kg

Specifiche tecniche

• Elemento di feedback (opzione): Hall magnetico o Hall + encoder incrementale 2500 linee
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente operativo: Temperatura -20 a 40 °C (opzionale -40 a 40 °C); Umidità 20–80% RH (senza condensa); Altitudine inferiore a 1000 m (derating oltre)
• Classe di protezione: IP54 (IP65 opzionale)
• Numero parte: CW130BLBT-05030-L1-H
