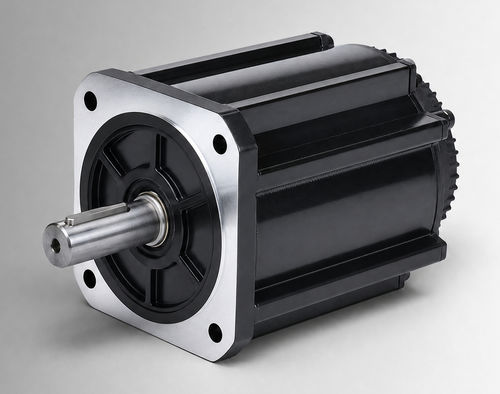

Motore brushless CW180BLBT-48015-L6-H

DCBLCD96 V

Panoramica
Il CW180BLBT-48015-L6-H è un motore DC brushless ad alta potenza con telaio da 180 mm, nominale 7500 W a 96 VDC. Progettato per valutazioni OEM e integrazione di sistema, è indicato per azionamenti pompe elettroidrauliche, funzioni mobili, upgrade da motori con spazzole e azionamenti ausiliari compatti quando i vincoli elettrici e ambientali del progetto sono verificati.

Punti chiave

• Potenza nominale: 7500 W
• Tensione nominale: 96 VDC
• Coppia nominale: 48 N·m a 1500 rpm
• Corrente nominale: 102±10% Arms

Specifiche elettriche e meccaniche (sintesi)
Potenza nominale: 7500 W
Tensione nominale: 96 VDC
Coppia nominale: 48 N·m
Velocità nominale: 1500 rpm
Corrente nominale: 102±10% Arms
Dimensione telaio: 180 mm
Costante di coppia: 0.47±10% N·m/A
Momento d'inerzia del rotore: 150±10% kg·m² × 10⁻⁴
Forza controelettromotrice: 28.5±10% V/krpm
Induttanza di linea: Non specificata; tolleranza ±10%
Resistenza di linea: Non specificata; tolleranza ±10%
Lunghezza corpo (L): 264 mm
Lunghezza con freno (LB): 319 mm
Peso: 32/34 kg (a seconda della configurazione)
Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
Rigidità dielettrica: 800VAC/1s/5mA
Ambiente operativo: Temperatura: -20 a 40°C (−40 a 40°C opzionale); Umidità: 20%–80% HR (senza condensa); altitudine inferiore a 1000 m (derating oltre)
Classe di protezione: IP54 (IP65 opzionale)
Numero di parte: CW180BLBT-48015-L6-H

Disegni meccanici e caratteristiche
Disegno meccanico — struttura standard 180 mm (disponibile)
Disegno meccanico — struttura raffreddata a ventola 180 mm (disponibile)
Caratteristiche coppia-velocità (disponibili)

Specifiche tecniche

• Modello / Numero parte: CW180BLBT-48015-L6-H
• Dimensione telaio: 180 mm
• Potenza nominale: 7500 W
• Tensione nominale: 96 VDC
• Coppia nominale: 48 N·m
• Velocità nominale: 1500 rpm
• Corrente nominale: 102±10% Arms
• Costante di coppia: 0.47±10% N·m/A
• Forza controelettromotrice: 28.5±10% V/krpm
• Inerzia rotore: 150±10% ×10⁻⁴ kg·m²
• Lunghezza corpo (L): 264 mm; con freno (LB): 319 mm
• Peso: 32/34 kg (a seconda della configurazione)
• Opzioni feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Isolamento: DC500V, >20 MΩ (Classe F); Rigidità dielettrica: 800VAC/1s/5mA
• Ambiente di esercizio: -20 a 40°C (opz. -40 a 40°C); 20%–80% HR senza condensa; altitudine < 1000 m (derating oltre)
• Classe di protezione: IP54 (IP65 opzionale)
