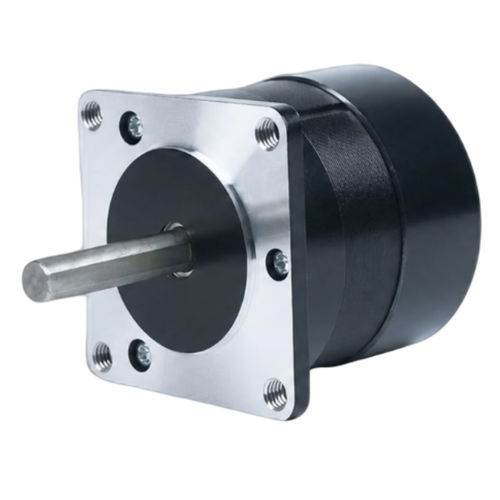

Motore brushless CW57BLMA54-105L250-00

DCa 3 fasi24 V

Panoramica del prodotto
Il CW57BLMA54-105L250-00 è un motore brushless DC trifase da 57 mm (NEMA 23), progettato per automazione industriale, robotica e controllo di movimento di precisione. Potenza nominale 105 W con alimentazione 24 ±10% VDC, coppia nominale 0,2 Nm a 5000 RPM e velocità massima 6600 RPM.

Punti chiave

• Potenza nominale 105 W
• Tensione di alimentazione 24 ±10% VDC
• Coppia nominale 0,2 Nm a 5000 RPM
• Formato 57 mm (NEMA 23)
• Design brushless trifase per movimento preciso

Specifiche elettriche

• Poli — 4
• Fasi — 3
• Tensione nominale — 24 ±10% VDC
• Potenza nominale — 105 W
• Velocità nominale — 5000 RPM
• Coppia nominale — 0,2 Nm
• Corrente nominale — 6 A
• Velocità max — 6600 RPM
• Coppia max — 0,4 Nm
• Costante di tensione — 2,7 ±5% V/kRPM
• Resistenza di linea — 0,29 ±5% Ω (20°C)
• Induttanza di linea — 0,75 ±10% mH
• Resistenza di isolamento — 50 MΩ (500 VDC)
• Classe di isolamento — B (130°C)
• Rumore — <50 dB
• Peso — 0,5 kg

Meccanica e prestazioni
Forniti disegno meccanico e curva coppia-velocità del modello CW57BLMA54-105L250-00 per supportare il montaggio, l'integrazione e la verifica delle prestazioni.

Caratteristiche tecniche

• Modello / Codice: CW57BLMA54-105L250-00
• Formato: 57 mm (NEMA 23)
• Tipo motore: brushless DC trifase
• Potenza nominale: 105 W
• Tensione nominale: 24 ±10% VDC
• Velocità nominale: 5000 RPM
• Coppia nominale: 0,2 Nm
• Corrente nominale: 6 A
• Velocità max: 6600 RPM
• Coppia max: 0,4 Nm
• Costante di tensione: 2,7 ±5% V/kRPM
• Resistenza di linea: 0,29 ±5% Ω (20°C)
• Induttanza di linea: 0,75 ±10% mH
• Resistenza d'isolamento: 50 MΩ (500 VDC)
• Classe di isolamento: B (130°C)
• Rumore: <50 dB
• Peso: 0,5 kg
