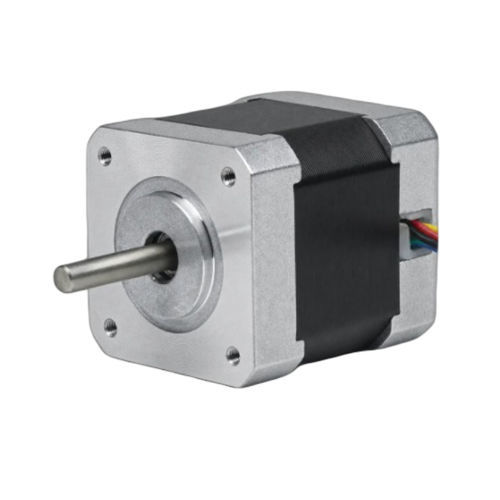

Motore passo-passo a 2 fasi 42BHH48-08A-24

passo-passo ibridoNEMA 17per il settore della robotica

Panoramica del prodotto
Il 42BHH48-08A-24 è un motore passo-passo ibrido a 2 fasi da 42 mm (NEMA 17) con corpo da 48 mm, che fornisce 0,314 N·m (3,2 kg·cm) di coppia di tenuta. Corrente nominale 0,8 A/fase e cablaggio a 6 fili per configurazioni serie/parallelo. Applicazioni tipiche: automazione, CNC, robotica e apparecchiature di laboratorio. Driver consigliato: CW215.

Caratteristiche principali

• Angolo di passo: 1,8° ± 5% — compatibile con microstepping
• Coppia di tenuta: 0,314 N·m (3,2 kg·cm)
• Corrente nominale: 0,8 A/fase — 6 fili per flessibilità di cablaggio
• Compatto: telaio 42 mm (NEMA 17), corpo 48 mm, albero 5 mm
• Peso: 0,6 kg — adatto per assemblaggi compatti

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Coppia di tenuta: 0,314 N·m (3,2 kg·cm)
Corrente nominale: 0,8 A/fase
Numero di fasi: 2
Numero di conduttori: 6
Diametro albero: 5 mm
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 48 mm
Peso: 0,6 kg
Driver consigliato: CW215

Meccanica e documentazione
Il disegno meccanico e la curva coppia‑velocità sono disponibili nella scheda prodotto per supportare il montaggio, la scelta degli accoppiamenti e la verifica delle prestazioni.

Informazioni per l'ordine

• Famiglia modelli: serie 42BHH — esempio: 42BHH48-08A-24
• Albero standard: 5 mm — opzioni alternative su richiesta
• Connettore: 6 fili — cablaggi o cavi assemblati su richiesta
