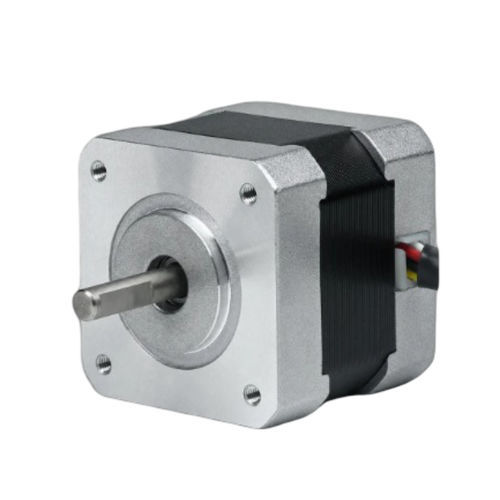

Motore passo-passo a 2 fasi 42BHM34-060-15

passo-passo ibridoNEMA 17per il settore della robotica

Panoramica del prodotto
Il 42BHM34-060-15 è un motore passo-passo ibrido da 42 mm (NEMA 17) a 2 fasi che eroga 0,255 N·m (2,6 kg·cm) di coppia di tenuta in un corpo da 34 mm. Corrente nominale 0,6 A/fase, indicato per il controllo di movimento di precisione in automazione industriale, robotica e strumentazione. Driver consigliato: CW215.

Punti salienti

• 2 fasi, angolo di passo 0,9° — coppia di tenuta 0,255 N·m (2,6 kg·cm)
• Corrente nominale 0,6 A/fase — telaio 42 mm (NEMA 17)
• Corpo compatto di 34 mm con albero Ø 5 mm

Specifiche elettriche (tabella)
Angolo di passo: 0,9° ± 5%
Coppia di tenuta: 0,255 N·m (2,6 kg·cm)
Corrente nominale: 0,6 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 34 mm
Peso: 0,28 kg
Driver consigliato: CW215

Meccanica / Disegni
Disegno meccanico disponibile per la serie 42BH. Curva coppia-velocità disponibile per la serie 42BH.

Specifiche tecniche

• Riferimento modello: 42BHM34-060-15
• Fasi: 2
• Angolo di passo: 0,9° ± 5%
• Coppia di tenuta: 0,255 N·m (2,6 kg·cm)
• Corrente nominale: 0,6 A/fase
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo: 34 mm
• Peso: 0,28 kg
• Driver consigliato: CW215
• Identificativo datasheet: 42BHM34-060-15
