Motore passo-passo 57BH83EC12IE
60 V24 Vcon encoder e driver integrati

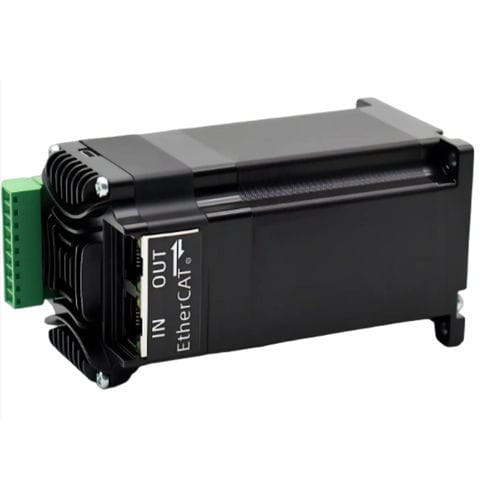

Motore passo-passo - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / con encoder e driver integrati
Motore passo-passo - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / con encoder e driver integrati
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
passo-passo
Tensione
24 V, 60 V
Montaggio
NEMA 23, con encoder e driver integrati
Applicazioni
per il settore della robotica, per macchina di imballaggio
Altre caratteristiche
EtherCAT, con encoder integrato, a comando integrato, con controllore integrato, con elettronica integrata
Intensità

Max.: 3,2 A

Min.: 0,2 A

Coppia

1,2 Nm
(0,885075 ft.lb)

Diametro

8 mm
(0,31 in)

Temperatura di funzionamento

Max.: 40 °C
(104 °F)

Min.: 0 °C
(32 °F)

Descrizione

Panoramica
Il 57BH83EC12IE è un servomotore passo-passo integrato EtherCAT da 57 mm (NEMA 23) con coppia massima di 1,2 N·m. Integra motore, elettronica di azionamento e feedback encoder in un corpo compatto per semplificare il cablaggio e ridurre l'hardware di azionamento esterno in sistemi di trasferimento, confezionamento e automazione multi-asse.

PUNTI CHIAVE
  • Servomotore passo-passo integrato EtherCAT 57 mm (NEMA 23)
  • Tensione di ingresso: 24–60 V CC; coppia massima: 1,2 N·m
  • Feedback encoder: 4096 linee (16.384 conteggi)
  • Corrente motore abbinata in fabbrica: 4,0 A; regolazione corrente via software: 0,2–3,2 A
  • Architettura integrata che riduce lo spazio quadro e i drive esterni


Panoramica servomotore integrato
  • Modello: 57BH83EC12IE
  • Dimensione telaio: 57 mm (NEMA 23)
  • Lunghezza corpo integrato: 82,9 mm
  • Dimensione L: 55,4 mm
  • Diametro albero: 8 mm
  • Intervallo tensione ingresso: 24–60 V CC
  • Coppia massima: 1,2 N·m
  • Comunicazioni: EtherCAT; seriale TTL


Elettrico, feedback e configurazione
  • Impostazione corrente: 0,2–3,2 A regolabile via software; corrente motore abbinata: 4,0 A
  • Encoder: 4096 linee (16.384 conteggi)
  • Resistenza di fase: 0,44 Ω ±20%
  • Induttanza di fase: 1,4 mH ±20%
  • Inerzia del rotore: circa 280 g·cm²
  • Peso: circa 0,72 kg
  • Microstep predefinito: 10.000 (object index 0x2001)
  • Impostazione indirizzo: indirizzo iniziale dalla sorgente; assegnazione automatica dal master
  • TTL seriale: 115200 bps; 8 bit dati; 1 bit stop; senza parità


Protezione e memorizzazione
  • Funzioni di protezione: sovratensione, sottotensione, sovracorrente, circuito aperto dell'avvolgimento, deviazione di posizione
  • Memorizzazione non volatile: parametri di configurazione memorizzati nella FLASH MCU interna


Disegno meccanico
Il disegno meccanico dettagliato e il diagramma dimensionale sono forniti come immagini del prodotto e file scaricabili nella pagina prodotto.

Applicazioni
  • Macchine di trasferimento e confezionamento ad alta velocità
  • Sistemi pick-and-place multi-asse e portali
  • Robotica compatta e utensili con controllo di movimento


Ambiente di esercizio
  • Temperatura di esercizio: 0 °C a +40 °C
  • Umidità di esercizio: 20 % UR a 90 % UR
