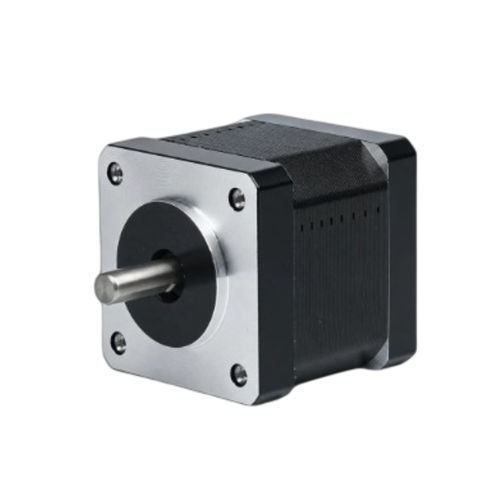

Motore passo-passo ibrido 35BHH34-200A-24

NEMA 14

Descrizione del prodotto
Il 35BHH34-200A-24 è un motore passo-passo ibrido 2 fasi da 35 mm (NEMA 14) che eroga 0,137 N·m (1,4 kg·cm) di coppia di tenuta con lunghezza corpo di 34 mm. Corrente nominale 2 A/fase e albero da 5 mm, indicato per applicazioni di controllo del movimento compatte e di precisione. Driver consigliato: CW215.

Punti salienti

• 2 fasi, angolo di passo 1,8° — coppia di tenuta 0,137 N·m
• Corrente nominale 2 A/fase — telaio 35 mm (NEMA 14)
• Lunghezza corpo 34 mm — diametro albero 5 mm

Schede di specifiche rapide

• Fasi: 2
• Angolo di passo: 1,8°
• Coppia di tenuta: 0,137 N.m
• Corrente/Fase: 2 A
• Diametro albero: 5 mm
• Numero di conduttori: 4

Specifiche elettriche (tabella)
Parametro — Valore
Angolo di passo — 1,8° ± 5%
Coppia di tenuta — 0,137 N·m (1,4 kg·cm)
Corrente nominale — 2 A/Fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 5 mm
Dimensione telaio — 35 mm (NEMA 14)
Lunghezza corpo — 34 mm
Peso — 0,22 kg
Driver consigliato — CW215

Illustrazioni aggiuntive
Disegno meccanico e curva coppia-velocità forniti per la serie 35BH (35 mm / NEMA 14) per supportare l'integrazione meccanica e la valutazione delle prestazioni.

Caratteristiche / specifiche tecniche

• Famiglia modelli: serie 35BHH
• Telaio: 35 mm (NEMA 14)
• Lunghezza corpo: 34 mm
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,137 N·m (1,4 kg·cm)
• Corrente nominale: 2 A per fase
• Fasi: 2
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Peso: 0,22 kg
• Driver consigliato: CW215
