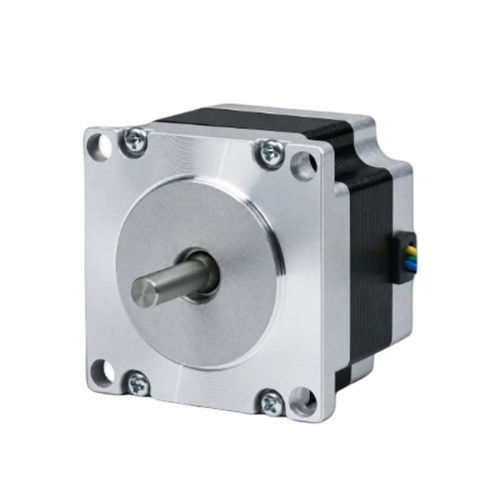

Motore passo-passo ibrido 57BHM41-030A-27G

passo passo a 4 fasiNEMA 23industriale

Panoramica del prodotto
Il 57BHM41-030A-27G è un motore passo‑passo ibrido a 4 fasi da 57 mm (NEMA 23) con corpo di 41 mm. Fornisce una coppia di tenuta di 0,373 N·m (3,8 kg·cm) e ha corrente nominale di 0,3 A per fase. Progettato per controllo di movimento di precisione in applicazioni industriali. Driver consigliato: CW215.

Punti salienti

• 4 fasi, angolo di passo 0,9° — coppia di tenuta 3,8 kg·cm (0,373 N·m)
• Corrente nominale 0,3 A/fase — telaio 57 mm (NEMA 23)
• Corpo compatto 41 mm — albero Ø 6,36 mm

Schede riassuntive

• Fasi: 4
• Angolo di passo: 0,9°
• Coppia di tenuta: 0,373 N.m
• Corrente/Fase: 0,3 A
• Diametro albero: 6,36 mm
• Numero conduttori: 6

Specifiche elettriche
Angolo di passo: 0,9° ± 5%
Coppia di tenuta: 0,373 N·m (3,8 kg·cm)
Corrente nominale: 0,3 A/Fase
Numero di fasi: 4
Numero di conduttori: 6
Diametro albero: 6,36 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 41 mm
Peso: 0,42 kg
Driver consigliato: CW215

Meccanica e prestazioni
Include disegno meccanico e curva coppia‑velocità della serie 57BH. Lunghezza corpo 41 mm con albero Ø 6,36 mm; peso circa 0,42 kg. Adatto ad assemblaggi compatti che richiedono posizionamento preciso.

Specifiche tecniche

• Modello: 57BHM41
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 41 mm
• Numero di fasi: 4
• Angolo di passo: 0,9° ± 5%
• Coppia di tenuta: 0,373 N·m (3,8 kg·cm)
• Corrente nominale: 0,3 A/Fase
• Diametro albero: 6,36 mm
• Numero conduttori: 6
• Peso: 0,42 kg
• Driver consigliato: CW215
