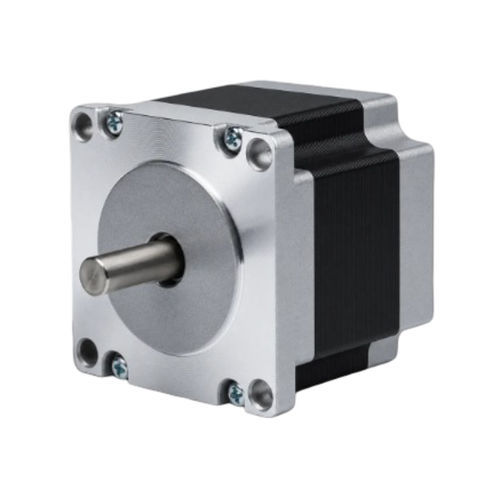

Motore passo-passo a 2 fasi 57BHH56-280B-21DC

passo-passo ibridoNEMA 23

Sintesi del prodotto
Il 57BHH56-280B-21DC è un motore passo-passo ibrido da 57 mm (NEMA 23) a 2 fasi che eroga una coppia di mantenimento di 1,089 N·m (11,1 kg·cm) in un corpo compatto di 56 mm. Corrente nominale 2,8 A/fase, indicato per posizionamento di precisione e controllo del moto in automazione industriale. Driver consigliato: CW542.

Punti chiave

• Configurazione ibrida a 2 fasi — angolo di passo 1,8°
• Coppia di mantenimento 1,089 N·m (11,1 kg·cm)
• Corrente nominale 2,8 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 56 mm, diametro albero 6,35 mm

Specifiche elettriche (sintesi)
Angolo di passo — 1,8° ± 5%
Coppia di mantenimento — 1,089 N·m (11,1 kg·cm)
Corrente nominale — 2,8 A/Fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 6,35 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 56 mm
Peso — 0,65 kg
Driver consigliato — CW542

Disegno meccanico
Disegno meccanico disponibile per la serie 57BH (57 mm / NEMA 23) con dettagli di montaggio, flangia e quote per l'integrazione.

Curva coppia-velocità
Grafico coppia-velocità fornito per la serie 57BH per valutare la coppia disponibile alle diverse velocità e selezionare driver o riduttori adeguati.

Caratteristiche tecniche

• Modello: 57BHH56-280B-21DC
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 56 mm
• Angolo di passo: 1,8° ± 5%
• Numero di fasi: 2
• Corrente nominale: 2,8 A/fase
• Coppia di mantenimento: 1,089 N·m (11,1 kg·cm)
• Diametro albero: 6,35 mm
• Numero di conduttori: 4
• Peso: 0,65 kg
• Driver consigliato: CW542
