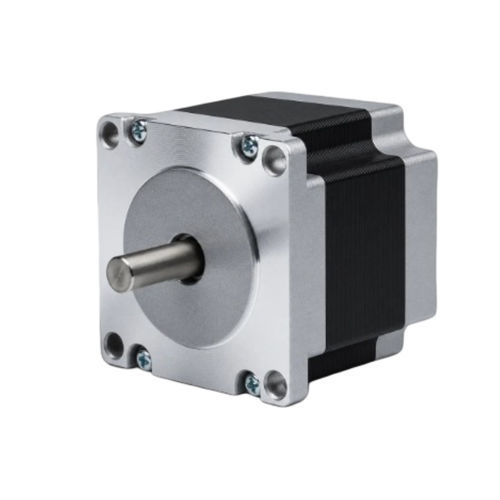

Motore passo-passo ibrido 57BHP56-350A-21A

a 3 fasiNEMA 23

Panoramica del prodotto
Il 57BHP56-350A-21A è un motore passo-passo ibrido trifase da 57 mm (NEMA 23) che eroga 0,883 N·m (9 kg·cm) di coppia di mantenimento in un corpo da 56 mm. Corrente nominale 3,5 A/fase, albero Ø 6,35 mm. Driver consigliato: CW542.

Punti chiave

• 3 fasi, passo 1,2° — coppia di mantenimento 0,883 N·m (9 kg·cm)
• Corrente nominale 3,5 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 56 mm — diametro albero 6,35 mm

Specifiche elettriche
Angolo di passo : 1,2° ± 5%
Coppia di mantenimento : 0,883 N·m (9 kg·cm)
Corrente nominale : 3,5 A/Fase
Numero di fasi : 3
Numero di conduttori : 6
Diametro albero : 6,35 mm
Dimensione telaio : 57 mm (NEMA 23)
Lunghezza corpo : 56 mm
Peso : 0,65 kg
Driver consigliato : CW542

Illustrazioni meccaniche e prestazioni
Disegno meccanico e curva coppia‑velocità della serie 57BH sono forniti per agevolare l'integrazione meccanica e la valutazione delle prestazioni.

Specifiche tecniche

• Denominazione modello (variante): 57BHP56-350A-21A
• Serie: 57BH / 57BHP
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 56 mm
• Numero di fasi: 3
• Angolo di passo: 1,2° ± 5%
• Coppia di mantenimento: 0,883 N·m (9 kg·cm)
• Corrente nominale: 3,5 A/Fase
• Numero di conduttori: 6
• Diametro albero: 6,35 mm
• Peso: 0,65 kg
• Driver consigliato: CW542
