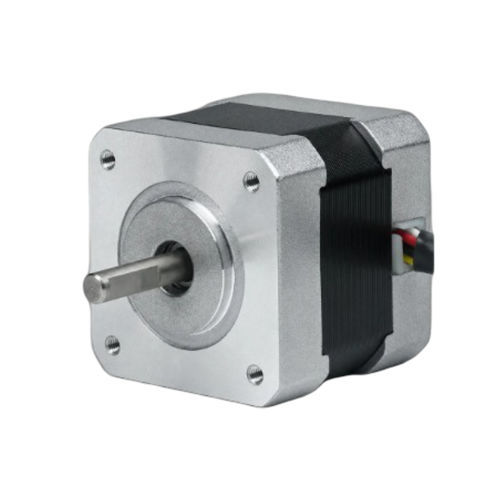

Motore trifase 42BHP37W-060-24

passo-passo ibridocompattoNEMA 17

Panoramica
Il 42BHP37W-060-24 è un motore passo-passo ibrido 3 fasi da 42 mm (NEMA 17) che fornisce 0,255 N·m (2,6 kg·cm) di coppia di tenuta in un corpo compatto da 37 mm. Corrente nominale 0,6 A/fase. Indicato per il controllo di movimento di precisione in automazione industriale. Driver consigliato: CW215.

Punti salienti

• Angolo di passo: 1,2° ± 5%
• Coppia di tenuta: 0,255 N·m (2,6 kg·cm)
• Corrente nominale: 0,6 A/Fase
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo: 37 mm — Diametro albero: 5 mm
• 3 fasi, 3 conduttori
• Driver consigliato: CW215

Specifiche elettriche (estratto)

• Angolo di passo: 1,2° ± 5%
• Coppia di tenuta: 0,255 N·m (2,6 kg·cm)
• Corrente nominale: 0,6 A/Fase
• Numero di fasi: 3
• Numero di conduttori: 3
• Diametro albero: 5 mm
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo: 37 mm
• Peso: 0,3 kg
• Driver consigliato: CW215

Meccanica e prestazioni
Disegni meccanici e curva coppia-velocità della serie 42BH sono forniti per agevolare il montaggio e la valutazione delle prestazioni. Verificare la curva coppia-velocità per il dimensionamento in presenza di carichi dinamici.

Applicazioni

• Automazione industriale e sistemi di trasporto
• Robotica e dispositivi pick-and-place
• Macchine CNC e tavole di posizionamento
• Strumentazione di precisione e automazione di laboratorio

Montaggio e compatibilità

• Pattern di montaggio NEMA 17 — telaio 42 mm
• Albero da 5 mm — adatto ad accoppiamenti e pulegge
• Compatibilità driver: CW215 consigliato; regolare impostazioni per 1,2° e 0,6 A/fase
