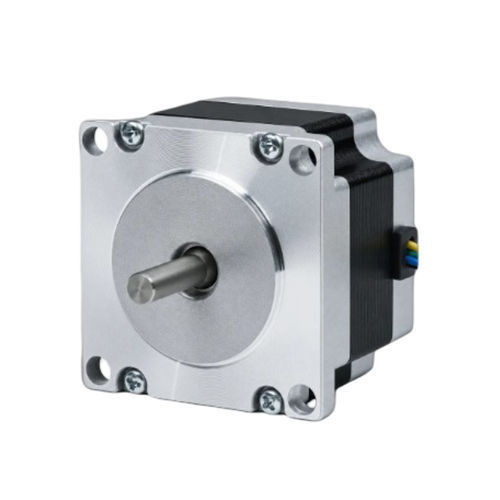

Motore passo-passo ibrido 57BHH48-16-21B

passo-passo a 2 fasiNEMA 23di precisione

Panoramica del prodotto
Il 57BHH48-16-21B è un motore passo-passo ibrido a 2 fasi da 57 mm (NEMA 23) che eroga una coppia di tenuta di 0,883 N·m (9 kg·cm) in un corpo di 48 mm. Con corrente nominale di 1,6 A/fase, è adatto ad applicazioni di controllo del movimento di precisione che richiedono dimensioni compatte e coppia costante. Driver consigliato: CW542.

Punti chiave

• 2 fasi, angolo di passo 1,8° — coppia di tenuta 9 kg·cm (0,883 N·m)
• Corrente nominale 1,6 A/fase
• Lunghezza corpo 48 mm, diametro albero 6,35 mm

Scheda tecnica
Riferimento scheda: 57BHH48-16-21B

Specifiche complete
Angolo di passo — 1,8° ± 5%
Coppia di tenuta — 0,883 N·m (9 kg·cm)
Corrente nominale — 1,6 A/Phase
N. fasi — 2
N. conduttori — 4
Diametro albero — 6,35 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 48 mm
Peso — 0,65 kg
Driver consigliato — CW542

Caratteristiche / specifiche tecniche

• Modello: 57BHH48-16-21B
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 48 mm
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,883 N·m (9 kg·cm)
• Corrente nominale: 1,6 A/fase
• N. conduttori: 4
• Diametro albero: 6,35 mm
• Peso: 0,65 kg
• Driver consigliato: CW542
