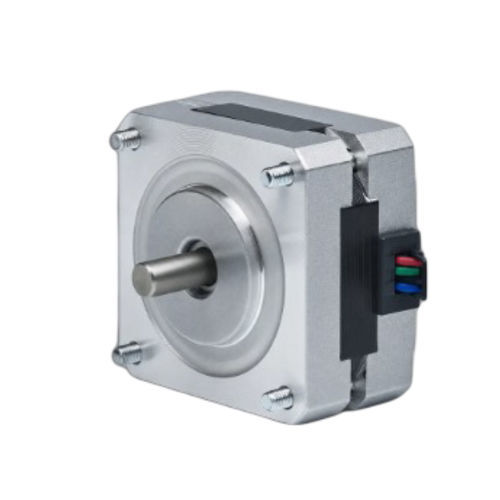

Motore passo-passo a 2 fasi 39BH20W-040B-24

passo-passo ibridocompattodi piccole dimensioni

Panoramica del prodotto
Il 39BH20W-040B-24 è un motore passo-passo ibrido a 2 fasi da 39 mm (NEMA 15) che fornisce 0,064 N·m (0,65 kg·cm) di coppia di mantenimento in un corpo compatto da 20 mm. Corrente nominale 0,4 A/fase; adatto per controllo di movimento di precisione in assemblaggi con spazio ridotto. Driver consigliato: CW215.

Punti chiave

• 2 fasi, angolo passo 1,8° — coppia di mantenimento 0,65 kg·cm (0,0638 N·m)
• Corrente nominale 0,4 A/fase — telaio 39 mm (NEMA 15)
• Corpo compatto 20 mm con albero Ø5 mm per installazioni in spazi ristretti

Specifiche rapide

• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di mantenimento: 0,0638 N·m
• Corrente/fase: 0,4 A
• Diametro albero: 5 mm
• Numero di conduttori: 4

Specifiche elettriche (tabella)
Angolo di passo: 1,8° ± 5%
Coppia di mantenimento: 0,064 N·m (0,65 kg·cm)
Corrente nominale: 0,4 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione telaio: 39 mm (NEMA 15)
Lunghezza corpo: 20 mm
Peso: 0,23 kg
Driver consigliato: CW215

Meccanica e prestazioni
Disegno meccanico e curva coppia-velocità della serie 39BH (39 mm / NEMA 15) sono forniti per supportare montaggio, integrazione e valutazione delle prestazioni.

Specifiche tecniche

• Modello / Serie: 39BH20 (esempio: 39BH20W-040B-24)
• Dimensione telaio: 39 mm (NEMA 15)
• Lunghezza corpo: 20 mm
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di mantenimento: 0,0638 N·m (0,064 N·m, 0,65 kg·cm)
• Corrente nominale: 0,4 A per fase
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Peso: 0,23 kg
• Driver consigliato: CW215
