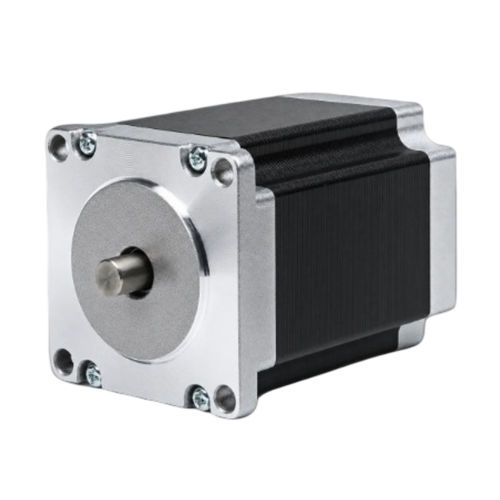

Motore passo-passo a 2 fasi 57BHH76-300C-21G

passo-passo ibridoNEMA 23per il settore della robotica

Panoramica
Il 57BHH76-300C-21G è un motore passo-passo ibrido a 2 fasi da 57 mm (NEMA 23) che eroga 1,825 N·m (18,6 kg·cm) di coppia di tenuta in un corpo da 76 mm. Corrente nominale 3 A/fase; indicato per applicazioni di controllo movimento di precisione come macchine CNC, robotica e sistemi automatizzati. Driver raccomandato: CW542.

Punti chiave

• 2 fasi, passo 1,8° — coppia di tenuta 1,825 N·m (18,6 kg·cm)
• Corrente nominale: 3 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 76 mm, albero 6,35 mm, collegamento 4 fili

Specifiche elettriche
Passo: 1,8° ±5%
Coppia di tenuta: 1,825 N·m (18,6 kg·cm)
Corrente nominale: 3 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 6,35 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 76 mm
Peso: 1,1 kg
Driver raccomandato: CW542

Meccanica e prestazioni
Disegno meccanico e curva coppia‑velocità disponibili per la serie 57BH. File CAD e quote di montaggio fornibili su richiesta per l'integrazione.

Specifiche tecniche

• Modello (serie): 57BHH76-300C-21G
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 76 mm
• Passo: 1,8° ±5%
• Numero di fasi: 2
• Corrente nominale: 3 A/fase
• Coppia di tenuta: 1,825 N·m (18,6 kg·cm)
• Numero di conduttori: 4
• Diametro albero: 6,35 mm
• Peso: 1,1 kg
• Driver raccomandato: CW542
