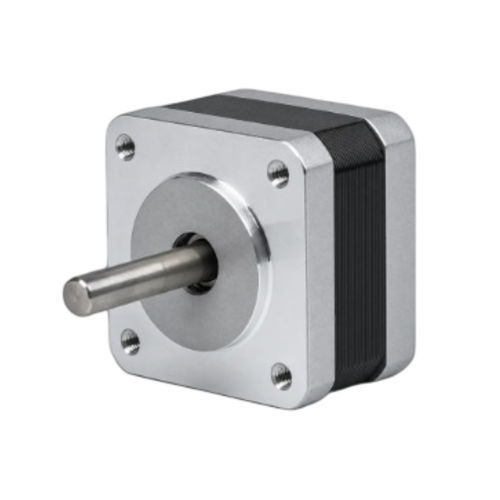

Motore passo-passo 35BH20-020-16

passo-passo ibridopasso-passo a 2 fasicompatto

Panoramica del prodotto
Il 35BH20 (serie 35BH) è un motore passo-passo ibrido da 35 mm (NEMA 14) a 2 fasi, con coppia di mantenimento di 0,0245–0,025 N·m (0,25 kg·cm) e lunghezza corpo di 20 mm. Corrente nominale 0,2 A/fase. Diametro albero 5 mm. Driver consigliato: CW215.

Punti chiave

• Angolo di passo: 1,8° ± 5%
• Coppia di mantenimento: 0,0245–0,025 N·m (0,25 kg·cm)
• Corrente nominale: 0,2 A / fase
• Frame: 35 mm (NEMA 14), lunghezza corpo: 20 mm
• Diametro albero: 5 mm
• Fasi / conduttori: 2 fasi / 4 conduttori

Specifiche elettriche
Angolo di passo — 1,8° ± 5%
Coppia di mantenimento — 0,0245–0,025 N·m (0,25 kg·cm)
Corrente nominale — 0,2 A / fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 5 mm
Dimensione frame — 35 mm (NEMA 14)
Lunghezza corpo — 20 mm
Peso — 0,12 kg
Driver consigliato — CW215

Diagrammi e curve
Disegno meccanico disponibile per la serie 35BH (35 mm / NEMA 14).
Curva coppia-velocità disponibile per la serie 35BH.

Caratteristiche / Specifiche tecniche

• Modello: 35BH20
• Serie: 35BH Series
• Dimensione frame: 35 mm (NEMA 14)
• Lunghezza corpo: 20 mm
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di mantenimento: 0,0245–0,025 N·m (0,25 kg·cm)
• Corrente nominale: 0,2 A / fase
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Peso: 0,12 kg
• Driver consigliato: CW215
