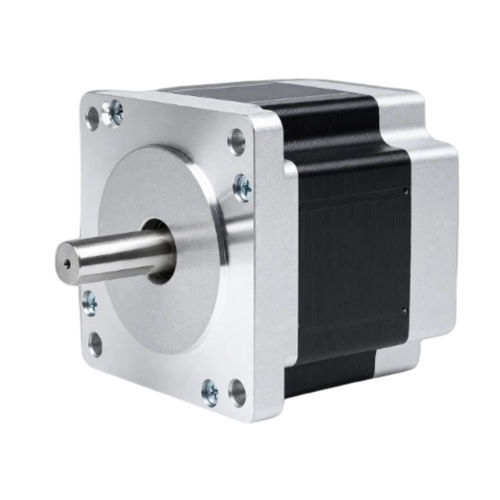

Motore passo-passo a 2 fasi 86BHH76-400B-25A

passo-passo ibridoNEMA 34per il settore della robotica

Panoramica del prodotto
Il 86BHH76 è un motore passo-passo ibrido NEMA 34 (telaio 86 mm, corpo 76 mm) che eroga 2,06 N·m (21 kg·cm) di coppia di tenuta a 4,0 A. Con albero da 14 mm e configurazione 2 fasi 4 conduttori, è adatto a macchine CNC, cutter laser e applicazioni robotiche che richiedono equilibrio tra coppia e velocità.

Punti chiave

• Coppia di tenuta: 2,06 N·m (21 kg·cm)
• Telaio 86 mm (NEMA 34), lunghezza corpo 76 mm
• Diametro albero: 14 mm
• Design elettrico: 2 fasi, 4 conduttori
• Driver consigliato: CWD860H

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Corrente nominale: 4,0 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Coppia di tenuta: 2,06 N·m (21 kg·cm)
Dimensione telaio: 86 mm (NEMA 34)
Lunghezza corpo: 76 mm
Peso: 2,2 kg

Disegno meccanico
Disegno meccanico disponibile per la serie 86BH (86 mm / NEMA 34) con quote di montaggio e dettagli dell'albero.

Applicazioni

• Fresatrici e router CNC
• Sistemi di taglio laser
• Robot industriali e collaborativi
• Piani di posizionamento e alimentatori automatici

Informazioni per l'ordine

• Modello: 86BHH76
• Driver consigliato: CWD860H
• Peso: 2,2 kg
