Motore passo-passo 57BH75PS12IC
24 V60 Vcon encoder e driver integrati

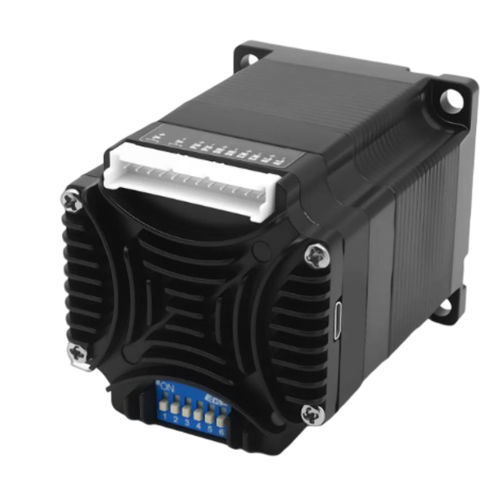

Motore passo-passo - 57BH75PS12IC - NEOTON MOTOR - 24 V / 60 V / con encoder e driver integrati
Motore passo-passo - 57BH75PS12IC - NEOTON MOTOR - 24 V / 60 V / con encoder e driver integrati
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
passo-passo
Tensione
24 V, 60 V
Montaggio
con encoder e driver integrati, NEMA 23
Applicazioni
con encoder integrato
Altre caratteristiche
con encoder integrato, servocomandato
Intensità

Min.: 0,2 A

Max.: 4 A

Coppia

Min.: 0 Nm
(0 ft.lb)

Max.: 1,2 Nm
(0,885075 ft.lb)

Velocità di rotazione

Min.: 0,01 rpm
(0,0628 rad.min-1)

Max.: 3.000 rpm
(18.849,5559 rad.min-1)

Diametro

8 mm
(0,31 in)

Temperatura di funzionamento

Min.: 0 °C
(32 °F)

Max.: 40 °C
(104 °F)

Descrizione

Panoramica del prodotto
Il 57BH75PS12IC è un servomotore stepper integrato da 57 mm controllato a impulsi, con coppia massima in uscita di 1,2 N·m. L'unità integra motore, driver ed encoder in un formato compatto NEMA 23 per semplificare l'installazione su assi di trasferimento, confezionamento e automazione generale utilizzando controllo TTL impulso/direzione.

Punti chiave
  • Controllo TTL impulso / direzione
  • Alimentazione 24–60 VDC; coppia massima 1,2 N·m
  • Feedback encoder 4096 linee (16.384 conteggi)
  • 16 impostazioni DIP per microstep più regolazione via software
  • Intervallo di velocità 0,01–3000 rpm

Riepilogo
Dimensione telaio: 57 mm
Lunghezza corpo: 75 mm
Coppia massima in uscita: 1,2 N·m
Tensione di ingresso: 24–60 VDC
Comunicazione: Controllo TTL impulso / direzione
Feedback encoder: 4096 linee (16.384 conteggi)

Panoramica integrata
  • Modello: 57BH75PS12IC
  • Dimensione telaio: 57 mm (NEMA 23)
  • Lunghezza corpo integrato: 75 mm
  • Dimensione L: 55 mm
  • Diametro albero: 8 mm
  • Intervallo tensione ingresso: 24–60 VDC
  • Coppia massima in uscita: 1,2 N·m
  • Comunicazione: Controllo TTL impulso / direzione

Elettrico, feedback e configurazione
  • Impostazione corrente: 0,2–3,2 A regolabile via software; motore abbinato in fabbrica: 4,0 A
  • Feedback encoder: 4096 linee (16.384 conteggi)
  • Resistenza di fase: 0,44 Ω ±20%
  • Induttanza di fase: 1,4 mH ±20%
  • Inerzia rotore: approx. 280 g·cm²
  • Peso: approx. 0,82 kg
  • Intervallo velocità: 0,01 rpm a 3000 rpm
  • Impostazione microstep: 16 DIP; intero positivo regolabile via software ≥ 200
  • Frequenza filtro: default di fabbrica 400 kHz; regolabile via software
  • Protezioni: sovratensione, sottotensione, sovracorrente, circuito avvolgimento aperto e deviazione di posizione
  • Memoria non volatile: parametri memorizzati nella FLASH MCU interna
  • Temperatura di esercizio: 0°C a +40°C
  • Umidità di esercizio: 20% HR a 90% HR
  • Impostazioni seriale TTL: 115200 bps; 8 bit dati; 1 bit stop; nessuna parità

Disegno meccanico
Il disegno meccanico e i disegni dimensionali sono forniti a scopo di riferimento. Diametro albero 8 mm; dimensione L 55 mm; lunghezza corpo integrata 75 mm.

Specifiche tecniche
  • Modello: 57BH75PS12IC
  • Dimensione telaio: 57 mm (NEMA 23)
  • Lunghezza corpo integrato: 75 mm
  • Dimensione L: 55 mm
  • Diametro albero: 8 mm
  • Intervallo tensione ingresso: 24–60 VDC
  • Coppia massima in uscita: 1,2 N·m
  • Comunicazione: Controllo TTL impulso / direzione
  • Feedback encoder: 4096 linee (16.384 conteggi)
  • Impostazione corrente: 0,2–3,2 A regolabile via software; motore abbinato in fabbrica: 4,0 A
  • Resistenza di fase: 0,44 Ω ±20%
  • Induttanza di fase: 1,4 mH ±20%
  • Inerzia rotore: approx. 280 g·cm²
  • Peso: approx. 0,82 kg
  • Intervallo velocità: 0,01 rpm a 3000 rpm
  • Impostazione microstep: 16 DIP; intero positivo regolabile via software ≥ 200
  • Frequenza filtro: default di fabbrica 400 kHz; regolabile via software
  • Protezioni: sovratensione, sottotensione, sovracorrente, circuito avvolgimento aperto e deviazione di posizione
  • Memoria non volatile: parametri memorizzati nella FLASH MCU interna
  • Temperatura di esercizio: 0°C a +40°C
  • Umidità di esercizio: 20% HR a 90% HR
  • Impostazioni seriale TTL: 115200 bps; 8 bit dati; 1 bit stop; nessuna parità
