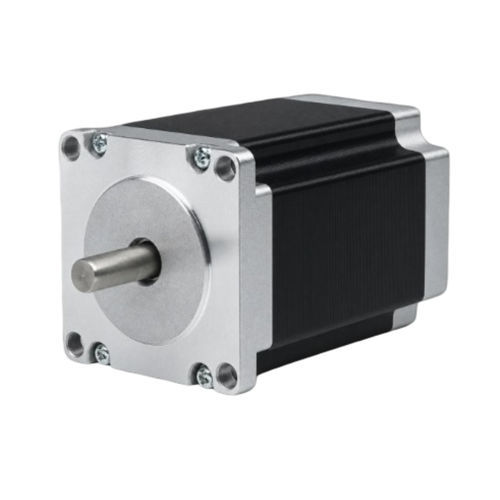

Motore passo-passo ibrido 57BHH94-430B-21

passo-passo a 2 fasiNEMA 23ad alta coppia

Panoramica del prodotto
Il 57BHH94-430B-21 è un motore passo-passo ibrido a 2 fasi da 57 mm (NEMA 23) che eroga 2,551 N·m (26 kg·cm) di coppia di mantenimento in un corpo da 94 mm. Con corrente nominale di 4,2 A/fase e albero da 10 mm, è indicato per applicazioni di controllo del movimento di precisione che richiedono elevata coppia in formato compatto. Driver consigliato: CWD556.

Punti principali

• 2 fasi, angolo del passo 1,8° — coppia di mantenimento 26 kg·cm (2,551 N·m)
• Corrente nominale 4,2 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 94 mm, diametro albero 10 mm

Specifiche elettriche
Angolo del passo — 1,8° ± 5%
Coppia di mantenimento — 2,551 N·m (26 kg·cm)
Corrente nominale — 4,2 A/fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 10 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 94 mm
Peso — 1,6 kg
Driver consigliato — CWD556

Grafici meccanici e prestazionali
Il disegno meccanico (serie 57BH) e la curva coppia-velocità (serie 57BH) sono forniti come immagini di riferimento per le quote di montaggio e le caratteristiche prestazionali.

Scheda tecnica
Riferimento scheda prodotto: 57BHH94-430B-21

Specifiche tecniche

• Modello: 57BHH94-430B-21
• Serie: 57BH / 57BHH
• Fasi: 2
• Angolo del passo: 1,8° ± 5%
• Coppia di mantenimento: 2,551 N·m (26 kg·cm)
• Corrente nominale: 4,2 A/fase
• Numero di conduttori: 4
• Diametro albero: 10 mm
• Lunghezza corpo: 94 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Peso: 1,6 kg
• Driver consigliato: CWD556
