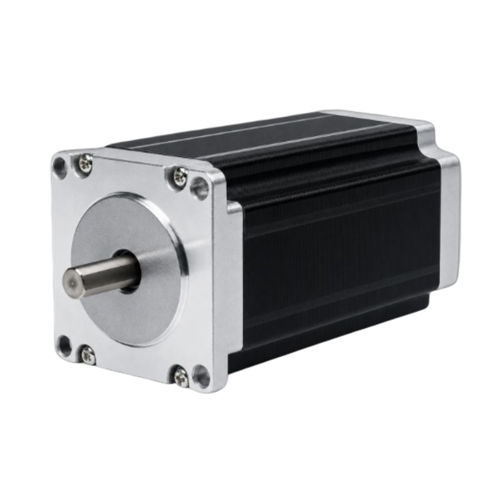

Motore passo-passo a 2 fasi 57BHH110-422A-30D

passo-passo ibridoNEMA 23per il settore della robotica

Panoramica del prodotto
Il 57BHH110-422A-30D è un motore passo-passo ibrido 2 fasi da 57 mm (NEMA 23) che eroga 3,139 N·m (32 kg·cm) di coppia di tenuta in un corpo da 110 mm. Corrente nominale 4,2 A/fase. Indicato per controllo movimento di precisione in automazione industriale, CNC e sistemi robotici. Driver consigliato: CWD556.

Punti chiave

• 2 fasi, angolo di passo 1,8° — coppia di tenuta 3,139 N·m (32 kg·cm)
• Corrente nominale 4,2 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 110 mm con albero Ø 10 mm

Specifiche elettriche
Angolo di passo — 1,8° ± 5%
Coppia di tenuta — 3,139 N·m (32 kg·cm)
Corrente nominale — 4,2 A/fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 10 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 110 mm
Peso — 2,2 kg
Driver consigliato — CWD556

Disegno meccanico
Disegno meccanico disponibile per la serie 57BH (57 mm / NEMA 23) con quote di montaggio e dettagli dell'albero per l'integrazione.

Curva coppia-velocità
Curva coppia-velocità disponibile per la serie 57BH per valutare la coppia in funzione della velocità nella selezione dell'applicazione.

Specifiche del modello

• Modello / Codice parte: 57BHH110-422A-30D
• Denominazione commerciale: 57BHH110
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 110 mm
• Angolo di passo: 1,8° ± 5%
• Fasi: 2
• Corrente nominale: 4,2 A/fase
• Coppia di tenuta: 3,139 N·m (32 kg·cm)
• Numero di conduttori: 4
• Diametro albero: 10 mm
• Peso: 2,2 kg
• Driver consigliato: CWD556
