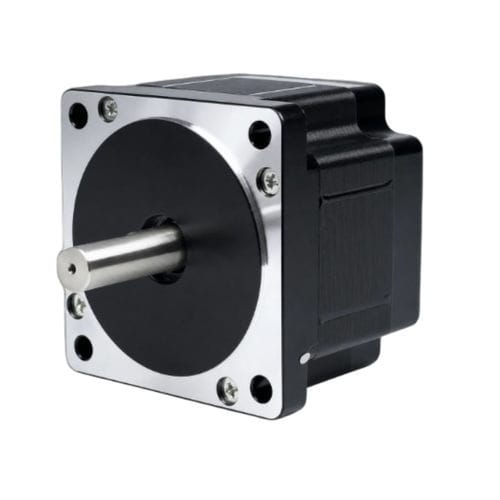

Motore passo-passo a 2 fasi 86BHM65-180passo-passo ibrido48 VNEMA 34
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- passo-passo ibrido, passo-passo a 2 fasi
- Tensione
- 48 V
- Montaggio
- NEMA 34
- Applicazioni
- per il settore della robotica, per macchina utensile
- Altre caratteristiche
- ad alta precisione, ad alta risoluzione
- Intensità
1,8 A
- Coppia
2,2 Nm
(1,622637 ft.lb)- Diametro
8 mm
(0,31 in)
Descrizione
Panoramica prodotto
Il 86BHM65 è un motore passo-passo ibrido NEMA 34 (86 mm) con corpo compatto da 65 mm e angolo di passo ad alta risoluzione di 0,9° (400 passi/giro). Eroga una coppia di mantenimento di 2,20 N·m (22,4 kg·cm) a 1,8 A per fase, adatto ad applicazioni industriali che richiedono posizionamento di precisione.
Punti salienti
Specifiche elettriche
Angolo di passo — 0,9° ±5%
Coppia di mantenimento — 2,20 N·m (22,4 kg·cm)
Corrente nominale — 1,8 A/fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro dell'albero — 8 mm
Dimensione frame — 86 mm (NEMA 34)
Lunghezza corpo — 65 mm
Peso — 1,95 kg
Driver consigliato — CWD860H
Meccanica e prestazioni
Disegno meccanico disponibile per la serie 86BH (86 mm / NEMA 34). Curve coppia-velocità fornite per configurazioni correlate della serie 86; consultare le schede tecniche per i dati specifici delle varianti.
Caratteristiche / Specifiche tecniche
Il 86BHM65 è un motore passo-passo ibrido NEMA 34 (86 mm) con corpo compatto da 65 mm e angolo di passo ad alta risoluzione di 0,9° (400 passi/giro). Eroga una coppia di mantenimento di 2,20 N·m (22,4 kg·cm) a 1,8 A per fase, adatto ad applicazioni industriali che richiedono posizionamento di precisione.
Punti salienti
- Coppia di mantenimento: 2,20 N·m (22,4 kg·cm)
- Angolo di passo: 0,9° (400 passi/giro) per alta risoluzione
- Frame: 86 mm (NEMA 34), lunghezza corpo: 65 mm
- Configurazione: 2 fasi, 4 conduttori
- Driver consigliato: CWD860H
Specifiche elettriche
Angolo di passo — 0,9° ±5%
Coppia di mantenimento — 2,20 N·m (22,4 kg·cm)
Corrente nominale — 1,8 A/fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro dell'albero — 8 mm
Dimensione frame — 86 mm (NEMA 34)
Lunghezza corpo — 65 mm
Peso — 1,95 kg
Driver consigliato — CWD860H
Meccanica e prestazioni
Disegno meccanico disponibile per la serie 86BH (86 mm / NEMA 34). Curve coppia-velocità fornite per configurazioni correlate della serie 86; consultare le schede tecniche per i dati specifici delle varianti.
Caratteristiche / Specifiche tecniche
- Modello: 86BHM65
- Dimensione frame: 86 mm (NEMA 34)
- Lunghezza corpo: 65 mm
- Angolo di passo: 0,9° (400 passi/giro)
- Coppia di mantenimento: 2,20 N·m (22,4 kg·cm)
- Corrente nominale: 1,8 A/fase
- Numero di fasi: 2
- Numero di conduttori: 4
- Diametro albero: 8 mm
- Peso: 1,95 kg
- Driver consigliato: CWD860H
- Applicazioni tipiche: router CNC, taglio laser, incisione e altri sistemi di posizionamento di precisione
