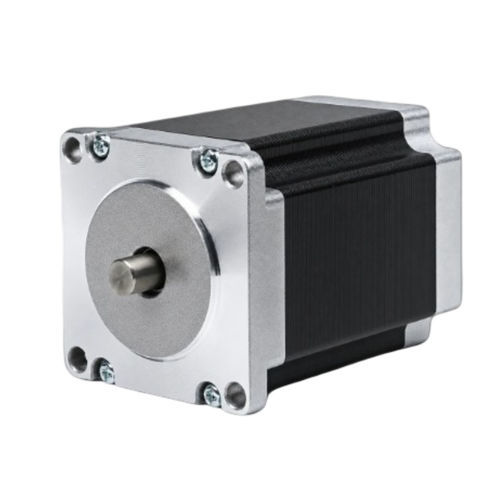

Motore passo-passo a 2 fasi 57BH76-120A-21B

passo-passo ibridoNEMA 23

Panoramica
Il 57BH76-120A-21B è un motore passo-passo ibrido a 2 fasi da 57mm (NEMA 23) che eroga 1,177 N·m (12 kg·cm) di coppia di mantenimento in un corpo da 76 mm. Corrente nominale 1,2 A/fase e cablaggio a 4 fili; progettato per controllo di movimento preciso in automazione, CNC e robotica. Driver consigliato: CW542.

Punti chiave

• Angolo di passo: 1,8° ±5%
• Coppia di mantenimento: 1,177 N·m (12 kg·cm)
• Corrente nominale: 1,2 A/fase, cablaggio 4 fili
• Frame 57mm (NEMA 23), lunghezza corpo 76mm, albero 6,35mm
• Peso: 0,8 kg

Specifiche elettriche

• Angolo di passo: 1,8° ±5%
• Corrente nominale: 1,2 A/fase
• Numero di fasi: 2
• Numero di conduttori: 4
• Driver consigliato: CW542

Meccanica / Disegni
Il disegno meccanico e la curva coppia-velocità della serie 57BH sono forniti per agevolare il montaggio, l'integrazione e la valutazione delle prestazioni.

Applicazioni

• Posizionamento di precisione in automazione e CNC
• Robotica e sistemi pick-and-place
• Strumenti di laboratorio e apparecchiature medicali (se applicabile)

Informazioni per l'ordine
Modello: 57BH76-120A-21B. Contattare vendite per personalizzazioni, tempi di consegna e abbinamento driver.
