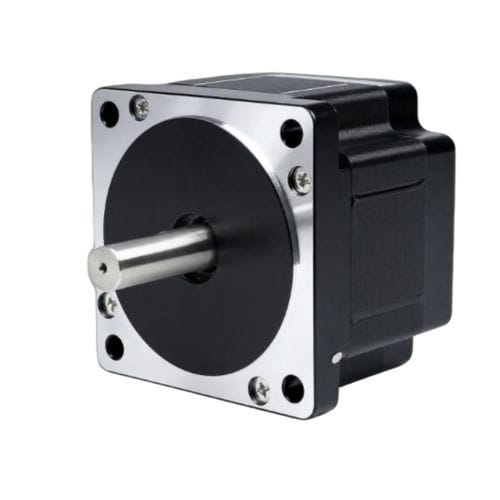

Motore passo-passo a 2 fasi 86BHH60-300A-37D

passo-passo ibridoNEMA 34

Panoramica del prodotto
Il 86BHH60 è un motore passo-passo ibrido NEMA 34 compatto con corpo da 60mm, che fornisce 2,94 N·m (30 kg·cm) di coppia di tenuta a 3,0 A. La sua lunghezza ridotta e l'albero da 14mm lo rendono adatto a macchine CNC con ingombro ridotto, sistemi laser e macchine pick-and-place.

Punti chiave

• Coppia di tenuta: 2,94 N·m (30 kg·cm)
• Corpo compatto da 60mm
• Frame 86mm (NEMA 34)
• Diametro dell'albero: 14mm
• Driver raccomandato: CWD860H

Specifiche elettriche (tabella)
Angolo di passo: 1,8° ±5%
Coppia di tenuta: 2,94 N·m (30 kg·cm)
Corrente nominale: 3,0 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro dell'albero: 14mm
Dimensione frame: 86mm (NEMA 34)
Lunghezza corpo: 60mm
Peso: 1,7 kg
Driver raccomandato: CWD860H

Disegno meccanico
Disegno meccanico – Serie 86BH (86mm (NEMA 34)) (illustrazione disponibile nella scheda prodotto)

Curva coppia-velocità
Curva coppia-velocità (grafico di riferimento per la serie; consultare specifiche e grafici per i punti di funzionamento)

Datasheet prodotto
Riferimento datasheet: 86BHH60-300A-37D

Caratteristiche tecniche / specifiche

• Modello: 86BHH60
• Dimensione frame: 86mm (NEMA 34)
• Lunghezza corpo: 60mm
• Angolo di passo: 1,8° (±5%)
• Coppia di tenuta: 2,94 N·m (30 kg·cm)
• Corrente nominale: 3,0 A/fase
• Numero di fasi: 2
• Numero di conduttori: 4
• Diametro dell'albero: 14mm
• Peso: 1,7 kg
• Driver raccomandato: CWD860H
