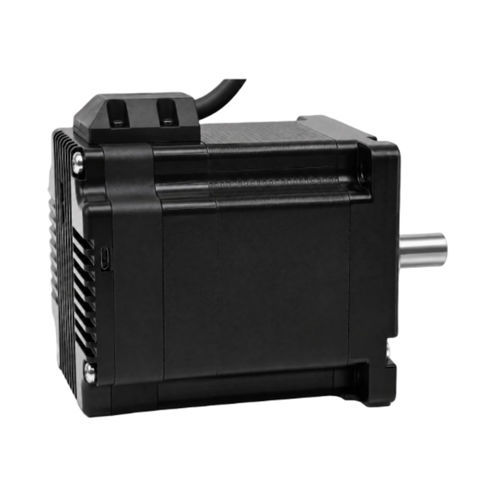

Motore passo-passo 86BH181RS125IM18 V70 Vad alta coppia
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- passo-passo
- Tensione
- 18 V, 70 V
- Altre caratteristiche
- ad alta coppia, RS-485, con encoder integrato, a comando integrato, servocomandato
- Intensità
Max.: 6 A
Min.: 0,2 A
- Coppia
12 Nm
(8,850746 ft.lb)- Diametro
14 mm
(0,55 in)- Temperatura di funzionamento
Max.: 40 °C
(104 °F)Min.: 0 °C
(32 °F)
Descrizione
Panoramica del prodotto
Il 86BH181RS125IM è il servomotore passo-passo integrato da 86 mm con la coppia massima nel gruppo fornito. La coppia massima di 12 N·m, il feedback multi-giro senza batteria e la costruzione integrata lo rendono adatto ad assi di trasferimento, bracci robot e automazione industriale che richiedono recupero di posizione e cablaggio semplificato.
Punti chiave
Specifiche rapide
Dimensione telaio: 86 mm
Lunghezza corpo: 180,6 mm
Coppia massima: 12 N·m
Tensione di ingresso: 18–70 VAC
Comunicazione: RS485
Feedback encoder: 4096 linee (16.384 conteggi)
Panoramica del servomotore integrato (Parametri)
Modello: 86BH181RS125IM
Dimensione telaio: 86 mm (NEMA 34)
Lunghezza corpo integrata: 180,6 mm
Dimensione L: 156,1 mm
Diametro albero: 14 mm
Intervallo tensione ingresso: 18–70 VAC
Coppia massima di uscita: 12 N·m
Elettrico, Feedback e Configurazione (Parametri)
Impostazione corrente: 0,2–3,2 A configurabile via software; motore abbinato in fabbrica: 6,0 A
Feedback encoder: 4096 linee (16.384 conteggi)
Resistenza di fase: 0,79 Ω ±20%
Induttanza di fase: 8,2 mH ±20%
Momento d'inerzia rotore: ca. 5400 g·cm²
Peso: ca. 5,5 kg
Impostazione microstep: configurabile dall'host; intero positivo superiore a 200; default di fabbrica 4000
Impostazione indirizzo: default di fabbrica 1; indirizzo iniziale regolabile via software host
Feedback multi-giro: feedback multi-giro senza batteria da 1.599 giri; intervallo fisso -100 a +1499 giri
Protezione: sovratensione, sottotensione, sovracorrente, circuito aperto avvolgimento e deviazione di posizione
Memoria non volatile: parametri memorizzati nella FLASH MCU interna
Temperatura di esercizio: 0°C a +40°C
Umidità di esercizio: 20% UR a 90% UR
Caratteristiche / Specifiche tecniche
Il 86BH181RS125IM è il servomotore passo-passo integrato da 86 mm con la coppia massima nel gruppo fornito. La coppia massima di 12 N·m, il feedback multi-giro senza batteria e la costruzione integrata lo rendono adatto ad assi di trasferimento, bracci robot e automazione industriale che richiedono recupero di posizione e cablaggio semplificato.
Punti chiave
- Coppia massima di uscita: 12 N·m
- Comunicazione RS485
- Feedback multi-giro senza batteria: -100 a +1499 giri (range 1.599 giri)
- Ingresso 18–70 VAC e architettura con drive/encoder integrati
Specifiche rapide
Dimensione telaio: 86 mm
Lunghezza corpo: 180,6 mm
Coppia massima: 12 N·m
Tensione di ingresso: 18–70 VAC
Comunicazione: RS485
Feedback encoder: 4096 linee (16.384 conteggi)
Panoramica del servomotore integrato (Parametri)
Modello: 86BH181RS125IM
Dimensione telaio: 86 mm (NEMA 34)
Lunghezza corpo integrata: 180,6 mm
Dimensione L: 156,1 mm
Diametro albero: 14 mm
Intervallo tensione ingresso: 18–70 VAC
Coppia massima di uscita: 12 N·m
Elettrico, Feedback e Configurazione (Parametri)
Impostazione corrente: 0,2–3,2 A configurabile via software; motore abbinato in fabbrica: 6,0 A
Feedback encoder: 4096 linee (16.384 conteggi)
Resistenza di fase: 0,79 Ω ±20%
Induttanza di fase: 8,2 mH ±20%
Momento d'inerzia rotore: ca. 5400 g·cm²
Peso: ca. 5,5 kg
Impostazione microstep: configurabile dall'host; intero positivo superiore a 200; default di fabbrica 4000
Impostazione indirizzo: default di fabbrica 1; indirizzo iniziale regolabile via software host
Feedback multi-giro: feedback multi-giro senza batteria da 1.599 giri; intervallo fisso -100 a +1499 giri
Protezione: sovratensione, sottotensione, sovracorrente, circuito aperto avvolgimento e deviazione di posizione
Memoria non volatile: parametri memorizzati nella FLASH MCU interna
Temperatura di esercizio: 0°C a +40°C
Umidità di esercizio: 20% UR a 90% UR
Caratteristiche / Specifiche tecniche
- Modello: 86BH181RS125IM
- Marca: NEOTON MOTOR
- Dimensione telaio: 86 mm (NEMA 34)
- Lunghezza corpo integrata: 180,6 mm
- Dimensione L: 156,1 mm
- Diametro albero: 14 mm
- Coppia massima di uscita: 12 N·m
- Intervallo tensione ingresso: 18–70 VAC
- Interfaccia di comunicazione: RS485
- Feedback encoder: 4096 linee (16.384 conteggi)
- Feedback multi-giro: senza batteria, intervallo fisso -100 a +1499 giri (1.599 giri)
- Resistenza di fase: 0,79 Ω ±20%
- Induttanza di fase: 8,2 mH ±20%
- Momento d'inerzia rotore: ca. 5400 g·cm²
- Peso: ca. 5,5 kg
- Impostazione corrente: 0,2–3,2 A configurabile via software; motore abbinato in fabbrica: 6,0 A
- Impostazione microstep: configurabile dall'host; intero positivo >200; default 4000
- Impostazione indirizzo: default di fabbrica 1; regolabile via software host
- Protezione: sovratensione, sottotensione, sovracorrente, circuito aperto avvolgimento, deviazione di posizione
- Memoria non volatile: parametri memorizzati nella FLASH MCU interna
- Temperatura di esercizio: 0°C a +40°C
- Umidità di esercizio: 20% a 90% UR
