Motore passo-passo 86BH142RS85IM

NEMA 34a comando integratoRS-485

Panoramica del prodotto

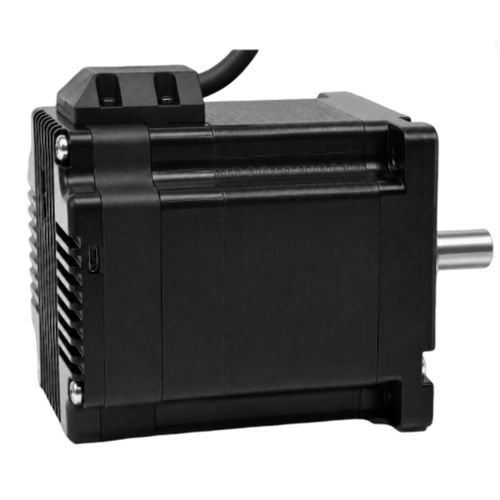

Il 86BH142RS85IM è un servomotore stepper integrato da 86 mm con comunicazione RS485 e encoder multi-giro senza batteria, con coppia di uscita fino a 8,2 N·m. Progettato per assi di automazione di maggiori dimensioni, l'architettura integrata riduce i componenti di movimento esterni e fornisce feedback di posizione trattenuta per i sistemi di controllo del moto.

PUNTI CHIAVE

• Coppia massima di uscita: 8,2 N·m
• Intervallo di tensione d'ingresso: 18–70 VAC
• Interfaccia di comunicazione: RS485
• Feedback multi-giro senza batteria (1.599 giri, intervallo fisso −100 a +1499)
• Encoder: 4096 linee (16.384 conteggi)

Specifiche rapide

• Modello: 86BH142RS85IM
• Dimensione telaio: 86 mm (NEMA 34)
• Lunghezza corpo integrato: 142,1 mm
• Coppia max: 8,2 N·m
• Tensione d'ingresso: 18–70 VAC
• Comunicazione: RS485
• Encoder: 4096 linee (16.384 conteggi)
• Diametro albero: 14 mm
• Peso: ca. 3,7 kg

Panoramica servomotore integrato

• Numero modello: 86BH142RS85IM
• Dimensione telaio: 86 mm (NEMA 34)
• Lunghezza corpo integrato: 142,1 mm (L: 117,6 mm)
• Diametro dell'albero: 14 mm
• Intervallo tensione ingresso: 18–70 VAC
• Coppia massima di uscita: 8,2 N·m
• Comunicazione: RS485

Elettrico, feedback e configurazione

• Impostazione corrente: 0,2–3,2 A regolabile via software (motore abbinato in fabbrica: 6,0 A)
• Feedback encoder: 4096 linee (16.384 conteggi)
• Impostazione microstep: configurabile dall'host, intero positivo >200 (default 4000)
• Impostazione indirizzo: default 1; regolabile tramite software host
• Protezioni: sovratensione, sottotensione, sovracorrente, circuiti avvolgimento aperti, deviazione di posizione
• Memoria non volatile: parametri in FLASH MCU interna
• Condizioni operative: 0°C a +40°C, 20% a 90% UR

Disegno meccanico
Il disegno meccanico è disponibile nella pagina prodotto per riferimento dimensionale e dettagli di montaggio; consultare il disegno per l'installazione e i modelli di foratura.

Specifiche tecniche

• Resistenza di fase: 0,59 Ω ±20%
• Induttanza di fase: 5,5 mH ±20%
• Inerzia del rotore: ca. 3600 g·cm²
• Peso: ca. 3,7 kg
• Feedback multi-giro: 1.599 giri, senza batteria (intervallo fisso −100 a +1499)
• Microstep predefinito: 4000 (configurabile)
• Indirizzo predefinito: 1 (regolabile)
• Funzioni di protezione e memorizzazione: vedi sopra
