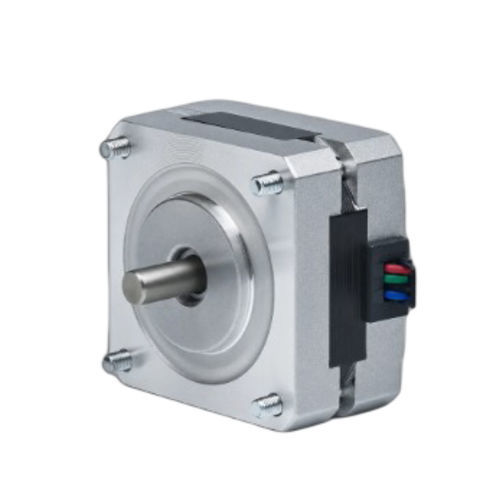

Motore passo-passo a 2 fasi 39BH44-031A-24

passo-passo ibridoNEMA 15

Riepilogo prodotto
Il 39BH44-031A-24 è un motore passo-passo ibrido a 2 fasi di 39 mm (NEMA 15) che fornisce 0,275 N·m (2,8 kg·cm) di coppia di tenuta in un corpo di 44 mm. Corrente nominale 0,3 A/fase e albero da 5 mm; adatto a sistemi di movimento compatti e di precisione. Driver consigliato: CW215.

Punti chiave

• 2 fasi, angolo di passo 1,8°
• Coppia di tenuta: 0,275 N·m (2,8 kg·cm)
• Corrente nominale: 0,3 A/fase; telaio 39 mm (NEMA 15)
• Corpo 44 mm; diametro albero 5 mm; 4 conduttori

Specifiche elettriche
Angolo di passo — 1,8° ± 5%
Coppia di tenuta — 0,275 N·m (2,8 kg·cm)
Corrente nominale — 0,3 A/Fase
Numero di fasi — 2
Numero di conduttori — 4 (4 fili)
Diametro albero — 5 mm
Dimensione telaio — 39 mm (NEMA 15)
Lunghezza corpo — 44 mm
Peso — 0,5 kg
Driver consigliato — CW215

Disegno meccanico
Disegno meccanico disponibile per la serie 39BH (39 mm / NEMA 15).

Curva coppia-velocità
Curva prestazionale coppia-velocità disponibile per la serie 39BH.

Specifiche tecniche

• Numero modello: 39BH44-031A-24
• Serie: 39BH Series
• Dimensione telaio: 39 mm (NEMA 15)
• Lunghezza corpo: 44 mm
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,275 N·m (2,8 kg·cm)
• Corrente nominale: 0,3 A/Fase
• Conduttori: 4
• Diametro albero: 5 mm
• Peso: 0,5 kg
• Driver consigliato: CW215
