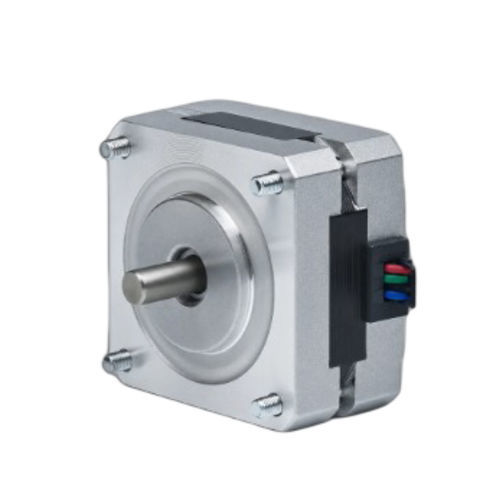

Motore passo-passo a 2 fasi 39BHM26-02A-17

passo-passo ibridocompattodi piccole dimensioni

Panoramica del prodotto
Il 39BHM26-02A-17 è un motore stepper ibrido 2 fasi da 39 mm (NEMA 15) che eroga 0,069 N·m (0,7 kg·cm) di coppia di tenuta in un corpo da 26 mm. Corrente nominale 0,2 A/fase. Progettato per il controllo di movimento di precisione in applicazioni industriali compatte. Driver consigliato: CW215.

Punti principali

• 2 fasi, passo 0,9° — coppia di tenuta 0,069 N·m (0,7 kg·cm)
• Corrente nominale: 0,2 A/fase — telaio 39 mm (NEMA 15)
• Lunghezza corpo compatta 26 mm — albero Ø 5 mm

Specifiche elettriche
Passo: 0,9° ± 5%
Coppia di tenuta: 0,069 N·m (0,7 kg·cm)
Corrente nominale: 0,2 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione telaio: 39 mm (NEMA 15)
Lunghezza corpo: 26 mm
Peso: 0,3 kg
Driver consigliato: CW215

Disegni e curve
Disegno meccanico e curva coppia-velocità disponibili per la serie 39BH come riferimento di installazione e prestazioni.

Specifiche tecniche

• Modello: 39BHM26-02A-17
• Passo: 0,9° ± 5%
• Coppia di tenuta: 0,0687–0,069 N·m (0,7 kg·cm)
• Corrente nominale: 0,2 A per fase
• Fasi: 2
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Dimensione telaio: 39 mm (NEMA 15)
• Lunghezza corpo: 26 mm
• Peso: 0,3 kg
• Driver consigliato: CW215
