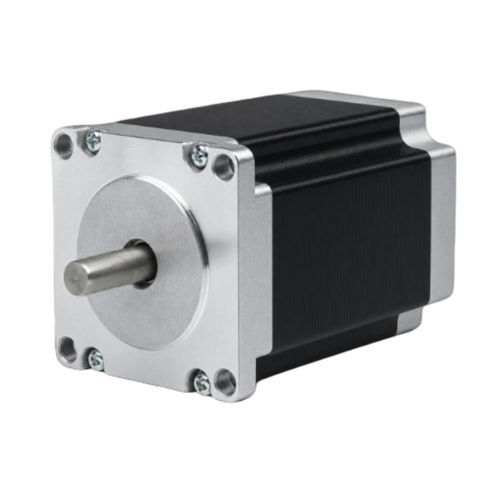

Motore passo passo a 4 fasi 57BHH82-400A-21BG

passo-passo ibridoNEMA 23per applicazioni industriali

Panoramica del prodotto
Il 57BHH82-400A-21BG è un motore passo-passo ibrido 4 fasi da 57 mm (NEMA 23) che eroga una coppia di mantenimento di 2,158 N·m (22 kg·cm) in un corpo da 82 mm. Con corrente nominale di 4 A/fase, offre prestazioni precise e stabili per applicazioni industriali di controllo del movimento. Driver consigliato: CWD556.

Punti salienti

• 4 fasi 1,8° — 22 kg·cm coppia di mantenimento
• 4 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 82 mm, albero 8 mm

Specifiche elettriche
Angolo di passo — 1,8° ± 5%
Coppia di mantenimento — 2,158 N·m (22 kg·cm)
Corrente nominale — 4 A/fase
Numero di fasi — 4
Numero di conduttori — 8
Diametro albero — 8 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 82 mm
Peso — 1,42 kg
Driver consigliato — CWD556

Meccanica e prestazioni
Il disegno meccanico e la curva coppia-velocità sono forniti per la serie 57BH/57BHH (dimensioni corpo e albero: lunghezza corpo 82 mm, albero 8 mm) per supportare l'integrazione.

Specifiche tecniche

• Modello: 57BHH82-400A-21BG
• Serie: 57BHH / 57BH (57 mm / NEMA 23)
• Angolo di passo: 1,8° ± 5%
• Coppia di mantenimento: 2,158 N·m (22 kg·cm)
• Corrente nominale: 4 A/fase
• Numero di fasi: 4
• Numero di conduttori: 8
• Diametro albero: 8 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 82 mm
• Peso: 1,42 kg
• Driver consigliato: CWD556
