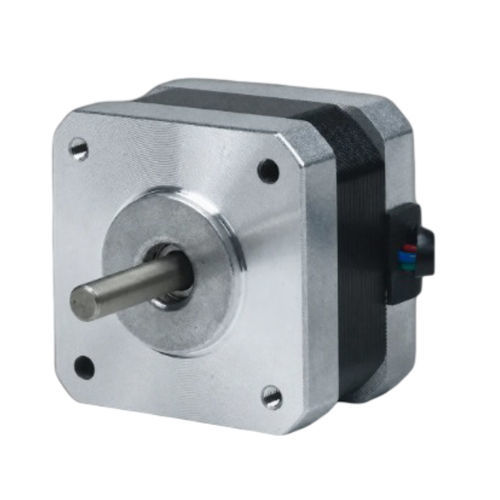

Motore passo-passo ibrido 42BHH25-040A-24

passo-passo a 2 fasiNEMA 17

Panoramica del prodotto
Il 42BHH25-040A-24 è un motore passo-passo ibrido a 2 fasi da 42 mm (NEMA 17) che eroga 0,167 N·m (1,7 kg·cm) di coppia di tenuta in un corpo di 25 mm. Corrente nominale 0,4 A/fase, 4 conduttori e albero da 5 mm; adatto per controllo di movimento di precisione in automazione industriale, robotica, CNC e strumenti di laboratorio. Driver raccomandato: CW215.

Punti chiave

• Angolo di passo: 1,8° (±5%)
• Coppia di tenuta: 0,167 N·m (1,7 kg·cm)
• Corrente nominale: 0,4 A/fase
• Frame: 42 mm (NEMA 17) — Lunghezza corpo: 25 mm
• Albero: Ø 5 mm — 4 conduttori
• Peso: 0,22 kg
• Driver raccomandato: CW215

Scheda tecnica
Riferimento scheda: 42BHH25-040A-24. Disegno meccanico, schema di cablaggio e curva coppia-velocità disponibili per il download.

Meccanica e prestazioni
Il motore è compatibile con supporti standard NEMA 17. Fare riferimento alla curva coppia-velocità per la scelta del carico e della velocità. Gestire il raffreddamento e seguire le impostazioni del driver CW215 (microstepping, corrente) per ottenere le prestazioni desiderate.

Specifiche tecniche

• Angolo di passo: 1,8° ±5%
• Coppia di tenuta: 0,167 N·m (1,7 kg·cm)
• Corrente nominale: 0,4 A/fase
• Fasi: 2
• Conduttori: 4
• Diametro albero: 5 mm
• Dimensione frame: 42 mm (NEMA 17)
• Lunghezza corpo: 25 mm
• Peso: 0,22 kg
• Driver raccomandato: CW215
