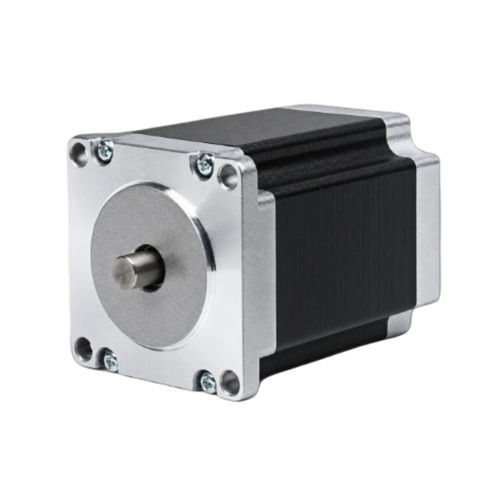

Motore passo-passo ibrido 57BHM76-060A-21BB

passo-passo a 2 fasiNEMA 23di precisione

Panoramica del prodotto
Il 57BHM76-060A-21BB è un motore passo-passo ibrido a 2 fasi da 57 mm (NEMA 23) che eroga 1.128 N·m (11,5 kg·cm) di coppia di mantenimento in un corpo da 76 mm. Con corrente nominale 0,6 A/fase e passo di 0,9°, è progettato per applicazioni di controllo del movimento di precisione in automazione industriale, CNC e robotica. Driver consigliato: CW215.

Punti chiave

• 2 fasi, passo 0,9° — coppia di mantenimento 11,5 kg·cm (1.128 N·m)
• Corrente nominale 0,6 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 76 mm, albero 6,35 mm, configurazione 4 fili

Specifiche rapide

• Fasi: 2
• Angolo di passo: 0,9° ± 5%
• Coppia di mantenimento: 1.128 N·m
• Corrente nominale: 0,6 A/Fase
• Diametro albero: 6,35 mm
• Numero di fili: 4
• Lunghezza corpo: 76 mm
• Dimensione telaio: 57 mm (NEMA 23)

Specifiche elettriche (tabella)
Angolo di passo — 0,9° ± 5%
Coppia di mantenimento — 1.128 N·m (11,5 kg·cm)
Corrente nominale — 0,6 A/fase
Numero di fasi — 2
Numero di fili — 4
Diametro albero — 6,35 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 76 mm
Peso — 1,1 kg
Driver consigliato — CW215

Illustrazioni tecniche
Disegno meccanico e curva coppia-velocità della serie 57BH sono disponibili nei dettagli prodotto per supportare l'integrazione e la verifica delle prestazioni.

Caratteristiche / Specifiche tecniche

• Modello: 57BHM76 (esempio di variante: 57BHM76-060A-21BB)
• Produttore / Marca: NEOTON MOTOR
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 76 mm
• Numero di fasi: 2
• Angolo di passo: 0,9° ± 5%
• Corrente nominale: 0,6 A/fase
• Coppia di mantenimento: 1.128 N·m (11,5 kg·cm)
• Numero di fili: 4
• Diametro albero: 6,35 mm
• Peso: 1,1 kg
• Driver consigliato: CW215
