Servomotore passo-passo 42BH76EC05IE

9 V48 Vcon encoder

Panoramica del prodotto

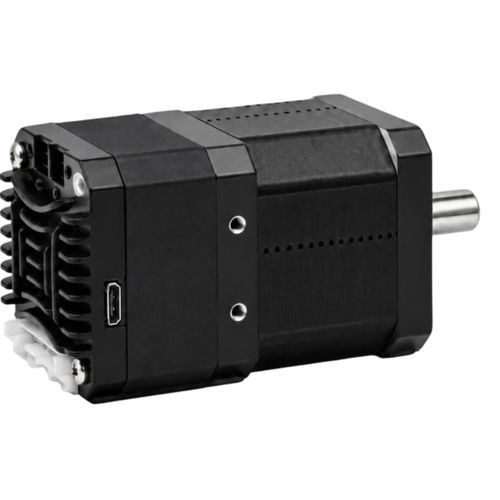

Il 42BH76EC05IE è un servomotore passo-passo integrato EtherCAT da 42 mm (NEMA 17) con una coppia massima di 0,48 N·m. Combina il feedback encoder in anello chiuso con un corpo integrato compatto di 76,4 mm per applicazioni di automazione, indicizzazione e controllo di movimento a spazio ridotto.

Punti principali

• Coppia massima: 0,48 N·m
• Comunicazione: EtherCAT e seriale TTL
• Feedback encoder: 4096 linee / 16.384 count
• Corrente regolabile via software: 0,2–3,2 A (motore di fabbrica: 2,0 A)
• Lunghezza corpo integrato: 76,4 mm (dimensione telaio 42 mm)

Panoramica del servomotore integrato

• Modello: 42BH76EC05IE
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo integrato: 76,4 mm
• Dimensione L: 48 mm
• Diametro albero: 8 mm
• Intervallo tensione ingresso: 9–48 VDC
• Coppia massima di uscita: 0,48 N·m
• Comunicazione: EtherCAT, TTL

Elettrico, feedback e configurazione

• Impostazione corrente: 0,2–3,2 A regolabile via software; motore di fabbrica: 2,0 A
• Feedback encoder: 4096 linee (16.384 count)
• Resistenza di fase: 1,35 Ω ±20%
• Induttanza di fase: 2,3 mH ±20%
• Inerzia del rotore: ≈ 77 g·cm²
• Impostazione microstep: default di fabbrica 10.000 (object index 0x2001)
• Indirizzamento: indirizzo iniziale dalla sorgente; allocazione automatica dal master
• Protezioni: sovratensione, sottotensione, sovracorrente, circuito aperto dell'avvolgimento, deviazione di posizione
• Memoria non volatile: parametri salvati nella FLASH MCU interna
• Temperatura operativa: 0°C a +40°C
• Umidità operativa: 20%–90% RH
• TTL seriale: 115200 bps; 8 bit dati; 1 bit stop; nessuna parità
• Peso: ≈ 0,36 kg

Disegno meccanico
Dimensioni e dettagli di fissaggio sono forniti nell'immagine del disegno meccanico del prodotto.

Specifiche tecniche

• Modello: 42BH76EC05IE
• Marca: NEOTON MOTOR
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo integrato: 76,4 mm
• Dimensione L: 48 mm
• Diametro albero: 8 mm
• Intervallo tensione ingresso: 9–48 VDC
• Coppia massima: 0,48 N·m
• Comunicazione: EtherCAT, TTL
• Feedback encoder: 4096 linee (16.384 count)
• Impostazione corrente: 0,2–3,2 A regolabile via software (motore di fabbrica: 2,0 A)
• Resistenza di fase: 1,35 Ω ±20%
• Induttanza di fase: 2,3 mH ±20%
• Inerzia del rotore: ≈ 77 g·cm²
• Peso: ≈ 0,36 kg
• Impostazione microstep: default di fabbrica 10.000 (object index 0x2001)
• Indirizzamento: indirizzo iniziale dalla sorgente; allocazione automatica dal master
• Protezioni: sovratensione, sottotensione, sovracorrente, circuito aperto dell'avvolgimento, deviazione di posizione
• Memoria non volatile: parametri salvati nella FLASH MCU interna
• Temperatura operativa: 0°C a +40°C
• Umidità operativa: 20%–90% RH
• Parametri seriale TTL: 115200 bps; 8 bit dati; 1 bit stop; nessuna parità
